三相电路功率的测量

【三瓦特表法】 如图1所示电路，每个瓦特表测得一相负载的有功功率功率，负载总有功功率为。当三相对称时，三个表的读数相等，只需一个瓦特表。

(a) (b)

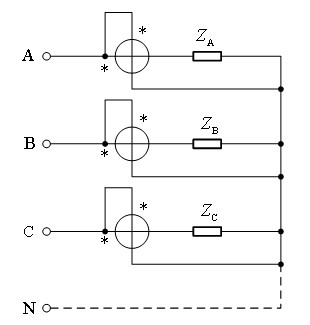

图1 三相电路功率的三瓦特表测量

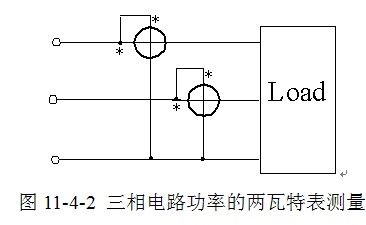

【两瓦特表法】 如图2所示，负载总有功功率为两个瓦特表功率的代数和（其中一个功率表读数可能为负数），即。仅适用于三线制，即不能有中线，负载可以对称和不对称。

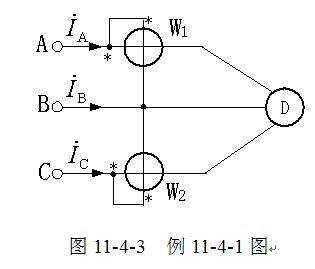

【例11-4-1】 图11-4-3所示电路为一线电压为380V的对称三相电源，对一台对称三相电动机供电，电动机消耗的有功功率为7500W，功率因数为0.8（感性）。试确定电源的线电流及每个功率表的读数。

解 依题意，可设，则。由可得，电源线电流

因此

功率表的读数为：

（取实部）

功率表的读数为：
