三菱GPP编程软件简介

SW3D5-GPPW-E是三菱电气公司开发的用于可编程控制器的编程软件，可在Windows 3.1及Windows 95下运行，适用于IBM PC/AT（兼容）其CPU为i486SX或更高，内存需 8兆或更高（推荐16兆以上）。该程序可在串行系统中可与可编程控制器进行通讯，文件传送，操作监控以及各种测试功能。

在GPP软件中，你可通过线路符号，助记符来创建顺控指令程序，建立注释数据及设置寄存器数据，并可将其存储为文件，用打印机打印。

在plc与PC之间必须有接口单元及缆线。

接口单元：

FX-232AWC型RS-232C/RS-422转换器（便携式）.

FX-232AW型RS-232C/RS-422转换器（内置式）

缆线：FX-422CAB型RS-422 缆线 [用于 FX1， FX2， FX2C型可编程控制器，0.3米]；FX-422CAB-150 型 RS-422 缆线 [用于 FX1， FX2， FX2C型可编程控制器，1.5米。

2、用GPP编写梯形图

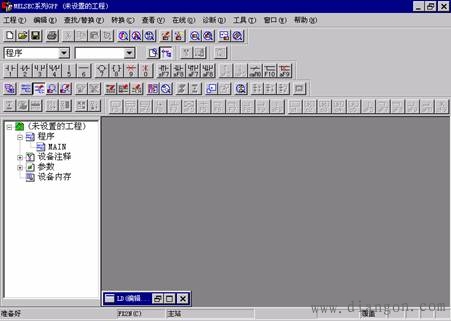

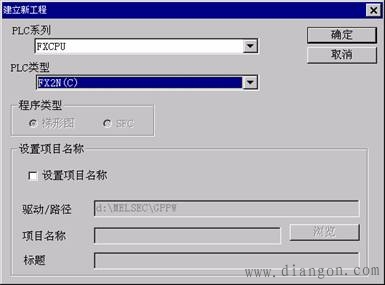

GPP软件使用起来灵活、简单、方便，我们把它安装在程序中，使用时只要进入程序，选中MELSEC Applications → 在WINDOWS下运行的GPP ，打开工程，选中新建，出现如下图1画面，先在PLC系列中选出你所使用的程控器的CPU系列，如在我们的实验中，选用的是FX系列，所以选FXCPU，PLC类型是指选机器的型号，我们实验用系列，所以选中FX2n（C），确定后出现如图2画面，在画面上我们清楚地看到，最左边是根母线，兰色框表示现在可写入区域，上方有菜单，你只要任意点击其中的元件，就可得到你所要的线圈、触点等。

图1

图2

如你要在某处输入X000，只要把兰色光标移动到你所需要写的地方，然后在菜单上选中 ┫┣ 触点，出现如下图3画面：

图3

再输入X000，即可完成写入X000。

如要输入一个定时器，先选中线圈，再输入一些数据，数据的输入标准在第三章中已提过，图4显示了其操作过程。

图4

对于计数器，因为它有时要用到两个输入端，所以在操作上既要输入线圈部分，又要输入复位部分，其操作过程如图5、6所示。

注意，在图5-5中的箭头所示部分，它选中的是应用指令，而不是线圈。

图6

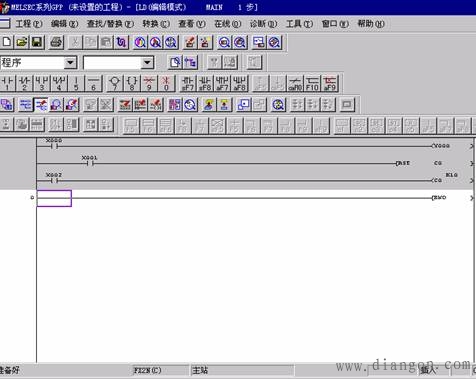

计数器的使用方法及计数范围在第三章中已讲过，同学们可自己查阅。图7是一个简单的计数器显示形式。

图7

通过上面的举例，同学们就明白了，如果你需要画梯形图中的其他一些线、输出触点、定时器、计时器、辅助继电器等，在菜单上都能方便地找到，再输入元件编号即可。（http://www.gdzrlj.com/版权所有）在图6的上方还有其它的一些功能菜单，如果你把光标指向菜单上的某处，在屏幕的左下角就会显示其功能，或者打开菜单上的“帮助”，你可找到一些快捷键列表、特殊继电器/寄存器等信息，同学们可自己边学习边练习。

3、传输、调试

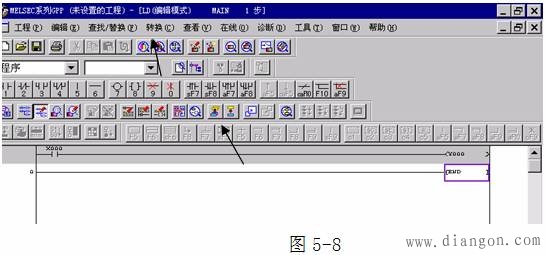

当你写完梯形图，最后写上END语句后，必须进行程序转换，转换功能键有两种，在下图8的箭头所示位置。

在程序的转换过程中，如果程序有错，它会显示，也可通过菜单“工具”，查询程序的正确性。

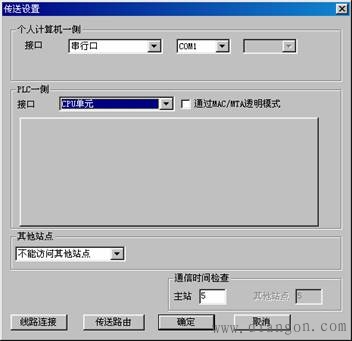

只有当梯形图转换完毕后，才能进行程序的传送，传送前，必须将面板上的开关拨向STOP状态，再打开“在线”菜单，进行传送设置，如下图9所示：

图9

根据图示，你必须确定你的PLC与计算机的连接是通过COM1口还是COM2口连接，在实验中我们已统一将RS-232线连在了计算机的COM1口，你在操作上只要进行设置选择。

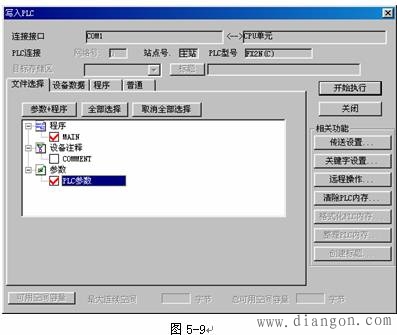

写完梯形图后，在菜单上还是选择“在线”，选中“写入PLC（W）”，就出现如图9

从图上可看出，在执行读取及写入前必须先选中MAIN、PLC参数，否则，不能执行对程序的读取、写入，然后点击”开始执行”即可。
