三相电机星形接法，到底有啥用？

在工厂、工地的电机接线中，“星形接法” 是电工师傅绕不开的基础操作。很多新手第一次接触电机接线，都会疑惑：电机为什么要接成星形？它和三角形接法有啥区别？今天咱们就结合这张图，把星形接法讲得明明白白，看完你就能在现场直接上手判断。

一、先看懂图：什么是星形接法？

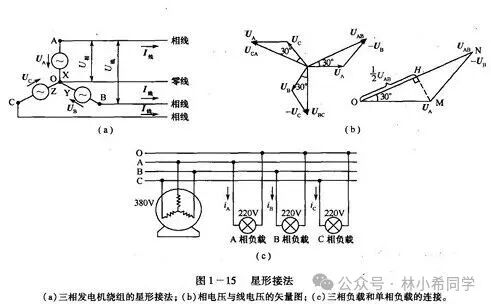

先看(a)图，这就是三相绕组的星形接法。把三相绕组的尾端 X、Y、Z 接在一起，形成一个公共点 O（也叫中性点），再把三相绕组的首端 A、B、C  引出，就是我们常说的三相相线，公共点引出的线就是零线。这种接法就像把三个绕组“扎成一束”，末端共点，首端接电源，外形像个 “Y”  字，所以也叫 Y 型接法。

再看(b)图的矢量关系，你就能理解星形接法的电压特点：星形接法里，线电压是相电压的√3倍，比如我们常见的 380V 三相电源，线电压是 380V，那么每相绕组上的相电压就是 380÷√3≈220V。这也是为什么 (c) 图里，星形接法的电机，既可以用 380V 线电压驱动，也能给单相 220V 负载供电。

二、星形接法的核心作用，现场最实用的 3 点

1. 降压启动，保护电机和电网

这是星形接法最常用的场景。电机直接接三角形全压启动时，启动电流会达到额定电流的 5-7 倍，容易烧坏电机绕组，还会造成电网电压波动，影响其他设备运行。

而用星形接法启动时，电机每相绕组只承受 220V 相电压，启动电流只有直接启动的 1/3，就像给电机 “温柔起步”，既能减小对电网的冲击，又能避免电机绕组因大电流发热损坏，尤其适合大功率电机的启动场景。

2. 适配不同电压，灵活接线
