时钟控制R-S触发器

　　实际应用中，往往要求触发器按一定的时间节拍动作，即让输入信号的作用受到时钟脉冲（CP）的控制，为此，在触发器的输入端增加了时钟控制信号，使触发器状态的变化由时钟脉冲和输入信号共同决定，这类触发器称为“时钟控制触发器”或者“定时触发器”。

　　特点：时钟脉冲确定触发器状态转换的时刻（何时转换），输入信号确定触发器状态转换的方向（如何转换）。

　　对于时钟控制触发器，通常把时钟脉冲（CP）作用前的状态称为“现态”，而把时钟脉冲（CP）作用后的状态称为触发器的“次态”。常用的时钟控制触发器有R-S触发器、D触发器、J-K触发器和T触发器四种类型，每种类型又可分为不同的结构形式。下面以简单结构为例对四类触发器进行介绍。

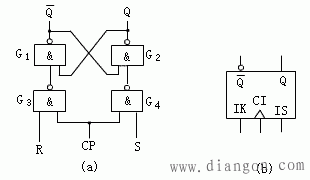

　　时钟控制R-S触发器的逻辑电路和逻辑符号如图1（a）、（b）所示。它由4个与非门构成，与非门G₁、G₂构成基本R-S触发器，与非门G₃、G₄组成控制电路，称为控制门。

图1

　　（1）工作原理

　　①当时钟脉冲CP=0时，门G3、G4被封锁。不管R、S端的输入为何值，两个控制门的输出均为1，触发器状态保持不变。

　　②当时钟脉冲CP=1时，控制门G3、G4被打开，这时输入端R、S的值可以通过控制门作用于上面的基本R-S触发器。

　　●当R=0，S=0时，控制门G3、G4的输出均为1，触发器状态保持不变；

　　●当R=0，S=1时，控制门G3、G4的输出分别为1和0，触发器状态置成1状态；

　　●当R=1，S=0时，控制门G3、G4的输出分别为0和1，触发器状态置成0状态；

　　●当R=1，S=1时，控制门G3、G4的输出均为0，触发器状态不确定，这是不允许的。

　　即：当时钟脉冲信号CP为低电平（CP=0）时，状态保持不变；当时钟脉冲信号CP为高电平（CP=1）时状态随输入信号发生转移。
