高压隔离开关的选择

高压隔离开关(QS)的主要功能是隔离高压电源，以保证其它设备和线路的安全检修及人身安全。隔离开关断开后，具有明显的可见断开间隙，绝缘可靠。隔离开关没有灭弧装置，不能带电拉、合闸。与断路器配合使用时，必须保证隔离开关的“先通后断”，即送电时应先合隔离开关，后合断路器；停电时应先断开断路器，后断开隔离开关。通常应在隔离开关与断路器之间设置闭锁机构，以防止误操作。
隔离开关可用来通断一定的小电流，如励磁电流不超过2A 的空载变压器、电容电流不超过5A的空载线路及电压互感和避雷器电路等。
高压隔离开关按安装地点分为户内式和户外式两大类；按有无接地开关又可分为不接地、单接地、双接地三类。
隔离开关按电网电压、额定电流及环境条件选择，并按短路电流校验其动、热稳定性。
例　按图的供电系统及计算出的短路参数选择1QF的隔离开关。已知上级变电所出线带有过流和横差功率方向保护。

［解］计算通过隔离开关的最大长时负荷电流Ilo.m。当一条线路故障时，全部负荷电流都通过1QF的隔离开关，故最大长时负荷电流为
电压为35kV，设备采用室外布置，故选用GW5－35G/600型户外式隔离开关，其主要技术数据如表所示。

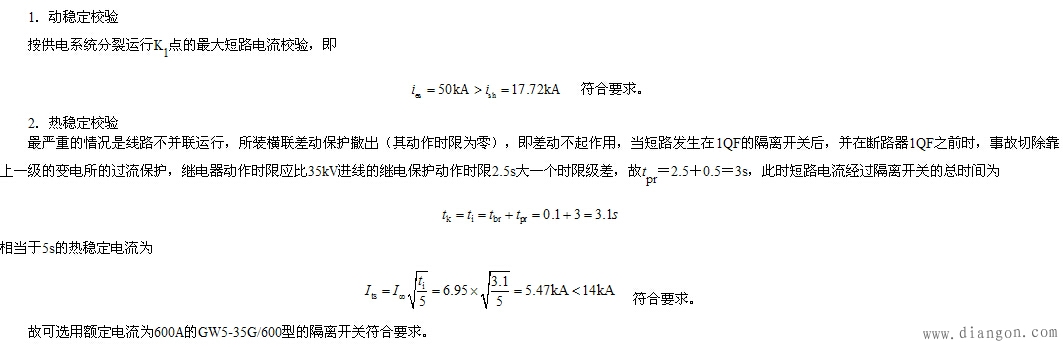

由表1可知，K1点短路电流的并联运行值的一半少于分列运行值，对于1QF两侧的隔离开关，流经它的最大短路电流，是35kV输电线路分列运行（3QF处于断开状态），K1点的短路电流值。
