时序逻辑电路的结构

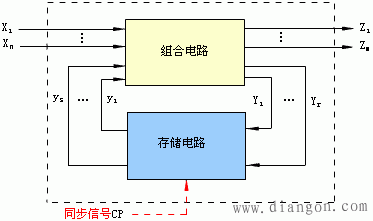

　　时序逻辑电路由组合电路和存储电路两部分组成，通过反馈回路将两部分连成一个整体。时序逻辑电路的一般结构如图1所示。

图1

　　图中，X₁，…，X_n为时序逻辑电路的输入信号，又称为组合电路的外部输入信号；Z₁，…，Z_m为时序逻辑电路的输出信号，又称为组合电路的外部输出信号；y₁，…，y_s为时序逻辑电路的“状态”，又称为组合电路的内部输入信号；Y₁，…，Y_r为时序逻辑电路中的激励信号，又称为组合电路的内部输出信号，它决定电路下一时刻的状态；CP为时钟脉冲信号，它是同步时序逻辑电路中的定时信号。

　　时序逻辑电路的状态y₁，…，y_s是存储电路对过去输入信号记忆的结果，它随着外部信号的作用而变化。在对电路功能进行研究时，通常将某一时刻的状态称为“现态”，记yⁿ，简记为y；而把在某一现态下，外部信号发生变化时即将到达的新的状态称为“次态”，记作y^{n 1}。

　　时序逻辑电路具有如下特征：

　　① 电路由组合电路和存储电路组成，具有对过去输入进行记忆的功能；

　　② 电路中包含反馈回路，通过反馈使电路功能与“时序”相关；

　　③ 电路的输出由电路当时的输入和状态(过去的输入)共同决定。
