电感式传感器的工作原理

电感式传感器的工作原理是电磁感应。它是把被测量如位移等，转换为电感量变化的一种装置。按照转换方式的不同，可分为自感式（包括可变磁阻式与涡流式）和互感式（差动变压器式）两种。

1.可变磁阻式传感器

可变磁阻式传感器自感

自感L与气隙δ成反比，而与气隙导磁截面积S0 成正比。
灵敏度S与气隙长度δ的平方成反比，δ愈小，灵敏度S愈高。为了减小非线性误差，在实际应用中，一般取。这种传感器适用于较小位移的测量，一般约为0.001～1 mm。

2.涡电流式传感器

3.互感式传感器

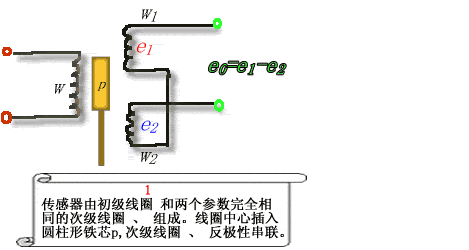

互感型传感器的工作原理是利用电磁感应中的互感现象，将被测位移量转换成线圈互感的变化。由于常采用两个次级线圈组成差动式，故又称差动变压器式传感器。

差动变压器式传感器输出的电压是交流量，如用交流电压表指示，则输出值只能反应铁芯位移的大小，而不能反应移动的极性；同时，交流电压输出存在一定的零点残余电压，使活动衔铁位于中间位置时，输出也不为零。因此，差动变压器式传感器的后接电路应采用既能反应铁芯位移极性，又能补偿零点残余电压的差动直流输出电路。
