三相功率的测量

　 (1) 三表法
　　对三相四线制电路，可以用图1所示的三个功率表测量平均频率。若负载对称，则只需一个表，读数乘以 3 即可。

图 1	图 2

　　(2) 二表法
　　对三相三线制电路，可以用图 2所示的两个功率表测量平均频率。测量线路的接法是将两个功率表的电流线圈串到任意两相中，电压线圈的同名端接到其电流线圈所串的线上，电压线圈的非同名端接到另一相没有串功率表的线上。显然除了图 2 的接线方式，还可采用图 3的接线方式。这种方法称为两瓦计法。

图 3

　　两瓦计法中若 W₁的读数为P₁, W₂的读数为P₂ ，可以证明三相总功率为：P=P₁ P₂
　　证明： 设负载是 Y 连接，根据功率表的工作原理，有：
　　　　
　　　所以
　因为代入上式有：
　　
　　所以两个功率表的读数的代数和就是三相总功率。由于△联接负载可以变为 Y 型联接，故结论仍成立。
　　注意：
　　 1） 只有在三相三线制条件下，才能用二瓦计法，且不论负载对称与否；
　　 2） 两块表读数的代数和为三相总功率，每块表单独的读数无意义；
　　 3） 按正确极性接线时，二表中可能有一个表的读数为负，此时功率表指针反转，将其电流线圈极性反接后，指针指向正数，但此时读数应记为负值；
　　 4） 负载对称情况下，有：
　　　　
　　　　

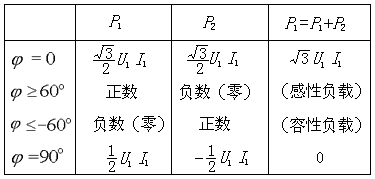

　　下表给出了不同 φ 值时两个功率表的取值。
