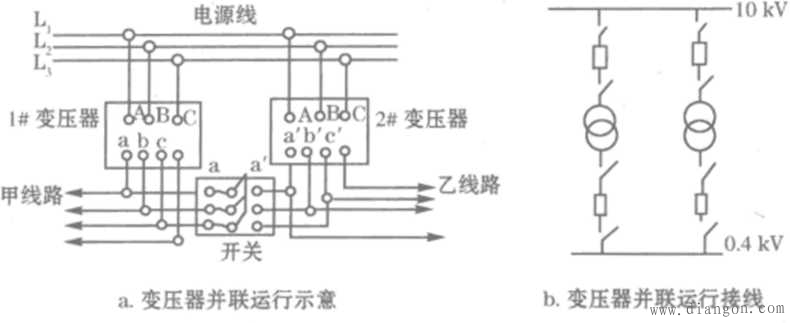

变压器并列运行:如果1台变压器的容量不能满足用电负荷的需要，可以将2台变压器并联使用。当负荷小时停用1台变压器，以减少用电损耗,节约运行费用。所谓并列运行，就是将2台或数台 变压器的一次侧接到共同的电源上，二次侧均接到共同的母线上 一起向负载供电，如图7-21所示。

为保证变压器并列运行的安全、经济，在空载时各变压器间不 应有环流，当带上负载后又能按各变压器容量的大小分配负荷，配 电变压器并列运行应符合下列条件：

1)变比相同:并列运行的变压器，其一次侧的额定电压和二次侧的额定电压分別相等。如果变比不等，相应的二次电压就会产 生一个电位差，从而在绕组中产生环流，严重者将烧毁变压器绕组。但要使并联运行的变压器的变比完全相同也是比较困难的， 所以现行规程规定变比允许相差0.5% (指电压分接开关置于同 一挡位的情况），即在变压器二次侧允许有2 V的误差。应当特别 注意的是，应将并列运行的配电变压器电压分接开关置于相同的挡位上。

2)接线组別必须相同：如果接线组别不同；两台变压器二次侧 的电压相位就不同。相差一个相别就会产生一个30°的相位差

图7-21变压器并联运行接线图

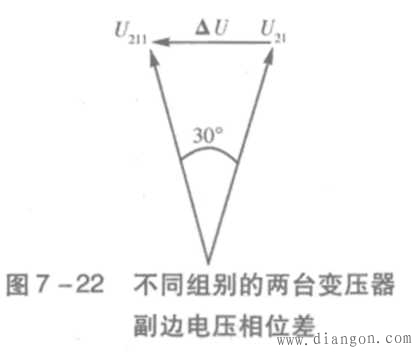

(图7-22),这就使两台变压器的二次侧间产生电位差（电压），山于这个电位差的存在，使两台变压器的相应绕组中产生较大的环流，以致把变压器烧毁。

3)阻抗电压相差不得超过 10 % :当阻抗电压不同时，虽然变压器二次回路不会有环流,但会影响变压器的负荷分配。因为阻抗电压的大小与负荷分配成正比，即阻抗电压小的变压器分配的负荷大，而阻抗电压大的变压器分配的负荷小，这样往往造成并列运行的变压器一台过载，另一台欠载的情况，所以变压器并列运行时，要求其阻抗电压之差不超 过 10% ₀

4)容景比不得超过3:1阻抗电压的大小与变压器的容最有关,一般容量大的变压器阻抗电压大，容量小的阻抗电压小。又因 并列运行的变压器其负荷分配与阻抗电压成反比，从而使容量小的变压器带的负荷大，造成一台过载，另一台欠载,容量相差越大， 后果越严重。所以，两台不同容量的变压器并列运行时,变压器的容量之比不得超过3:1。

5)变压器并列前的核相实验：变压器并列前应作核相实验，其目的是检查变压器低压侧的相序和极性是否一致 (不要认为低压侧出.线标志与实验完全相符），以确保并列运行安全。

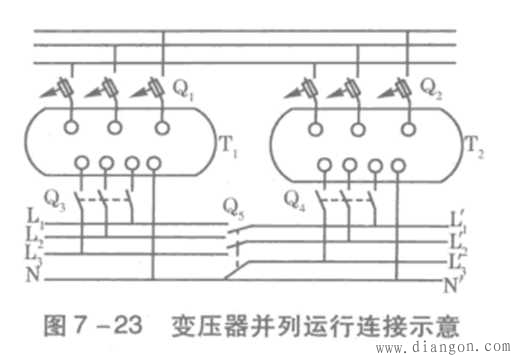

实验方法是,先按图7 -23所示接线，各开关Q₁、Q₂、Q₃、Q₄、Q₅都 置于断开位置，检查无问题可以接相线送电后，按下列步骤进行核 相实验:先合上T₁和T₂的(Q₁,、Q₂开关,若变压器无问题,再合上 Q₃、Q₄开关，用交流500 V电压表（或万用表交流电压挡）测量各 变压器低压侧的相电压和线电压，如无问题，三相电压对称，再测 量Q₅两端L₁—L₁‘,L₂—L₂ ‘, L₃—L₃‘间的电压。当这些电压为零或极小(2 V左右）时，说明相位一致，方可将Q₅开关合上，实行并 列运行。若测得Q₅两端间电压很大，说明接线相序不对，相位不同，这两台变压器不能并列。应检查处理后再核相实验，直至达到要求后才能并列运行。
