门禁控制器接口及接线图
时间：2023-03-11作者：佚名
|

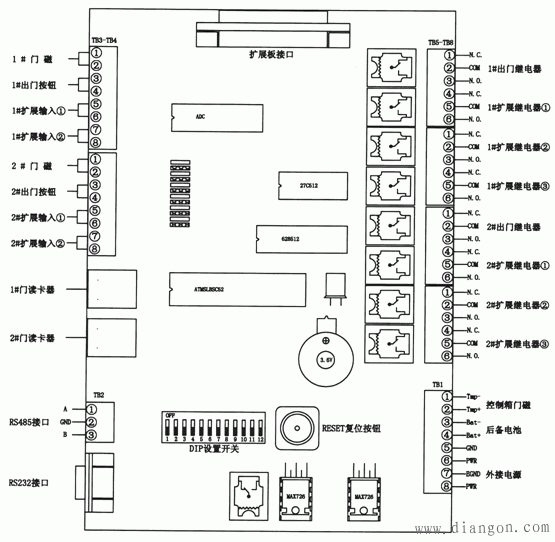

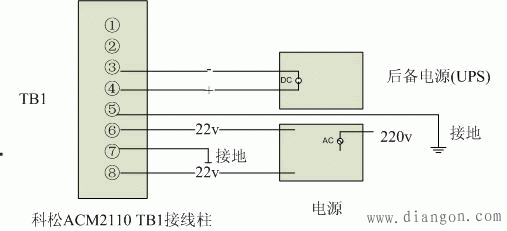

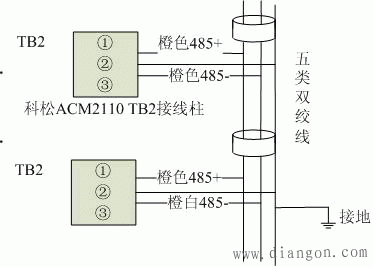

在接线前，确保把电源关断，在通电状态下接线可能会对设备造成严重的损坏。下为ACM2110接口示意图。  图1 ACM2110控制器接口示意图 ACM2110控制器电源线连接时对电源的要求，额定电压AC/DC 24V±30%，额定电流最大800mA。 ACM2110控制器与电源的连接引脚集中于TB1模块，下为控制器与电源的连接示意图。系统的主电源可以仅使用电池或交流市电供电，也可以使用交流电源转换为低电压直流供电。可以使用二次电池及充电器、ups电源、发电机作为备用电源。系统仅使用电池供电时，电池容量应保证系统正常开启10000次以上。系统使用备用电池时，电池容量应保证系统连续工作不少于48h，并在其间正常开启50次以上。 |
