CW6140型普通车床电气线路的维修方法

时间：2023-03-11来源：佚名

车床是一种应用极为广泛的金属切削机床，能够车削外圆、内圆、端面、螺纹、螺杆，车削定型表面，并可用钻头、绞刀等进行加工。
1. 主要结构及运动形式

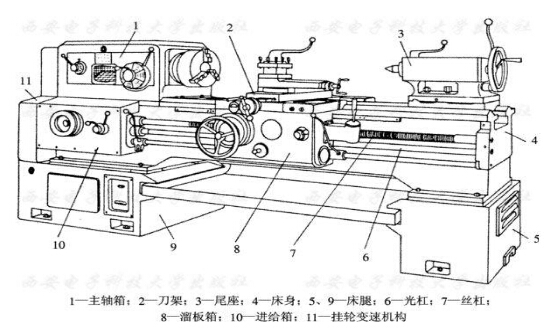

如图1所示，CW6140型普通车床主要由床身、主轴箱、进给箱、溜板箱、刀架、丝杠、光杠、尾架等部分组成。普通车床有两个主要的运动部分，一是车床主轴运动，即卡盘或顶尖带着工件的旋转运动。另一个是溜板带着刀架的直线运动，称进给运动。

图1 CW6140 型普通车床外形图
2. 电气控制线路分析
CW6140型车床是常用的普通车床之一，M1为主轴电动机，拖动主轴旋转，并通过进给机构实现车床的进给运动。M2为冷却泵电动机，拖动冷却泵为车削工件时输送冷却液。

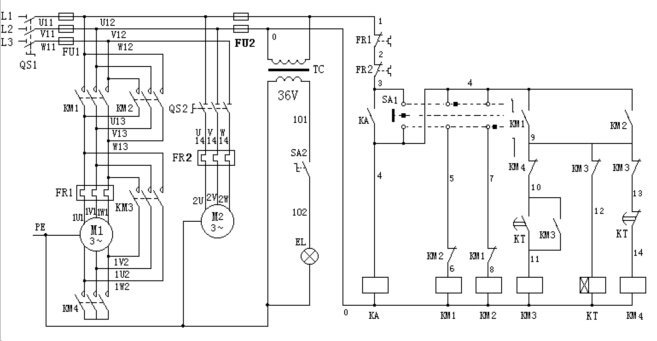

CW6140车床电气控制线路如图2所示，分成主电路、控制电路、照明电路三大部分。
（1）主电路分析
主电路中共有两台电动机。M1为主轴电动机，带动主轴旋转和刀架作进给运动；M2为冷却泵电动机；三相交流电源通过转换开关QS1引入，主轴电动机M1由接触器控制起动。热继电器FR1为主轴电动机M1的过载保护。
冷却泵电动机M2由组合开关QS2控制起动和停止。热继电器FR2为它的过载保护。
（2）控制电路分析
1）主轴电动机的控制
当SA1在中间位置时，KA吸合并自锁。SA1左旋位置时，接触器KM1的线圈获电动作，同时KM1的常开触头闭合，KM4和KT得电，KM1和KM4主触头闭合时电动机M1星形正转降压起动，当KT延时约3s～5s时间到时，KT延时常闭触点断开使KM4失电，其星形接法主触头断开；KT延时常开触头闭合使KM3得电，其主触头闭合，电动机M1从星形转换到三角形运行。同理，SA1在右旋位置时，电动机M1反转（星—三角形起动）。

图2 CW6140 型普通车床电气控制线路图
2）冷却泵电动机的控制
旋合组合开关QS2 90度使冷却泵电动机M2起动运行。
（3）照明电路分析
控制变压器TC的二次侧输出36V电压，作为机床低压照明灯电源。EL为机床的低压照明灯，由开关SA2控制。
3．普通车床电气故障分析
表1 CW6140型普通车床常见电气故障分析

故障现象	故障点	分析方法
主轴电动机不能起动	电源部分故障	先检查电源的总熔断器FU1的熔断，接线头是否有脱落、松动或过热，因为这类故障易引起接触器不吸合，还会使电动机过热等。如无异常，则可应用万用表检查电源开关QS1是否良好。
主轴电动机不能起动	控制电路故障	如电源和主电路无故障，则故障必定在控制电路熔断器FU2、热断电器FR1和FR2的常闭触头、开关SA1中间位置接线头、中间继电器KA的线圈是否断路。
主轴电动机不能停车	接触器主触头	这类故障的原因多数是因接触器KM1的主触头发生熔焊。
星、三角不能转换	接触器辅助触头、线圈	KM3常闭辅助触头、KT线圈是否断路。
