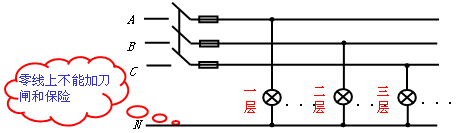

照明电路的一般画法

　　在实际工程中，照明电路，中线不装保险，并且中线较粗。
　　一是减少损耗；
　　二是加强强度(中线一旦断了，负载就不能正常工作)。
　　要消除或减少中性点的位移，尽量减少中线阻抗，然而从经济的观点来看，中线不可能做得很粗，应适当调整负载，使其接近对称情况。
　　关于中线的作用：
　　负载不对称而又没有中线时，负载上可能得到大小不等的电压，有的超过用电设备的额定电压，有的达不到额定电压，都不能正常工作。比如，照明电路中各相负载不能保证完全对称，所以绝对不能采用三相三相制供电，而且必须保证零线可靠。
　　中线的作用：使星形连接的不对称负载的相电压对称。为了确保中线在运行中不断开，中线（指干线）上不允许接保险丝也不允许接刀闸。
