活塞式压缩机的基本结构和名词术语

各种活塞式制冷压缩机的制冷量、外形、制冷剂、用途等不尽相同，但其基本结构和组成的主要零部件都大体相同，即包括机体、曲轴、连杆组件、活塞组件、吸排汽组件、汽缸套组件等。图1即为一台立式两缸活塞曲柄连杆式制冷压缩机的结构轴测图。

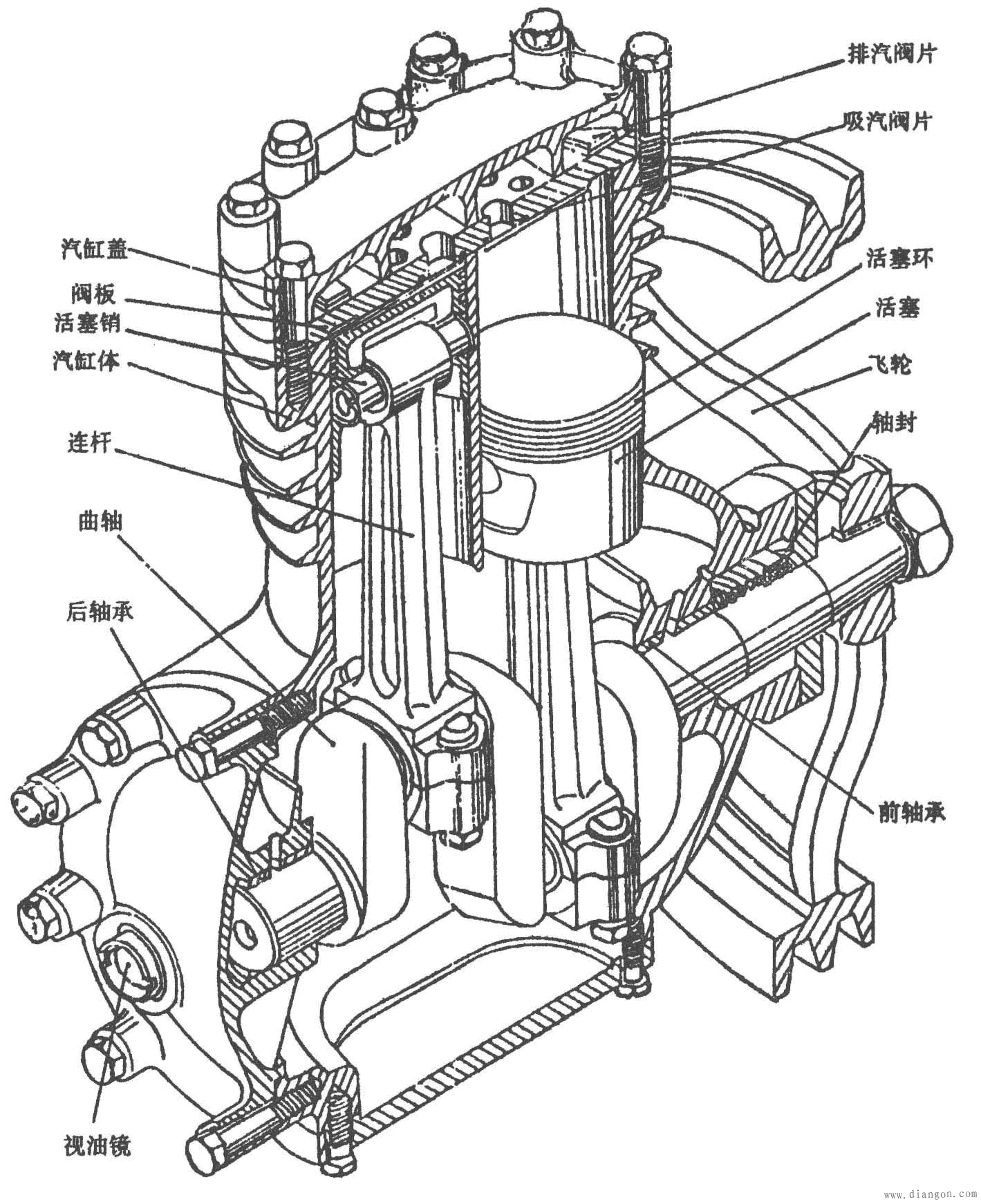

图1 立式两缸活塞式制冷压缩机

2、名词术语

下面利用图2介绍压缩机的有关名词术语。

1．外止点（上止点）：活塞在汽缸中作反复运动时，离曲轴旋转中心最远的位置，如图2（a）所示。

2．内止点（下止点）：活塞在汽缸中作反复运动时，离曲轴旋转中心最近的位置，如图2（b）所示。

3．活塞行程：外止点与内止点之间的距离，通常用S表示，等于曲柄半径R的两倍，即S=2R，单位为米（或毫米）。

4．余隙容积：活塞位于外止点时，活塞顶面与汽缸端面之间的容积，汽阀通道（与汽缸一直相通的）及第一道活塞环以上的环形容积的总和（图3-4a），以Vc表示。

5．相对余隙容积：余隙容积与汽缸工作容积之比，以C表示，即 式中：Vc ——余隙容积；Vp ——汽缸工作容积。

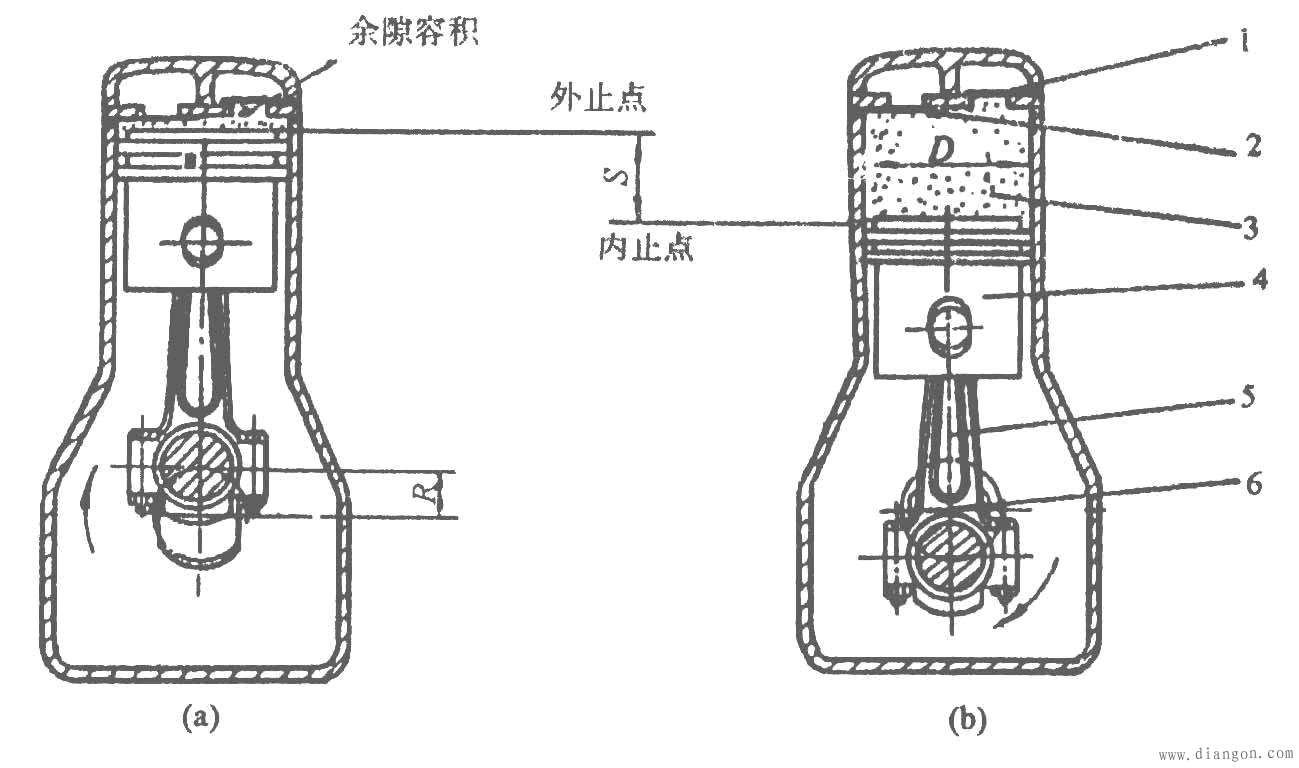

图2制冷压缩机有关的几何名称

1-排气阀；2-吸气阀；3-汽缸；4-活塞；5-连杆；6-曲轴旋转中心
