异步电机的结构和额定值

时间：2023-03-13来源：佚名
一、异步电机(Asynchronous Machines)的用途和类型
★用途：异步电机主要用作电动机，应用最广泛的一种电动机，厂矿企业，交通工具，娱乐,科研，农业生产，日常生活都离不开异步电动机。
★类型：异步电机主要分为：鼠笼式异步电动机，绕线式异步电动机和各种控制用电动机三大类。
二、异步电机的结构(Structure)
    (1)定子

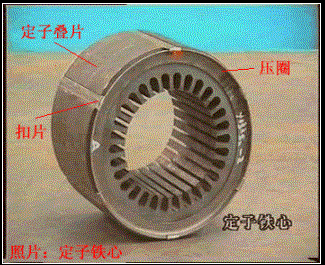

  • 定子铁心（异步电机的结构和额定值）
  • 叠片结构，定子冲片（圆形冲片，扇形冲片），径向通风沟（风道），槽，槽型。

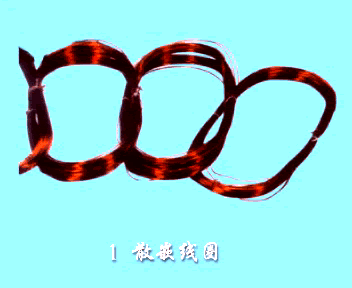

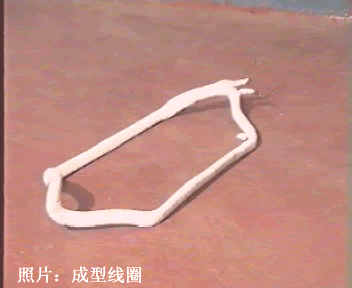

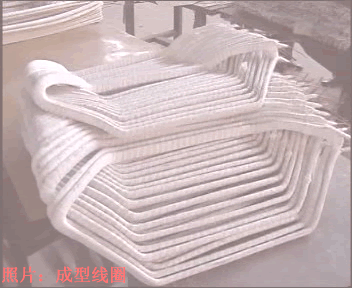

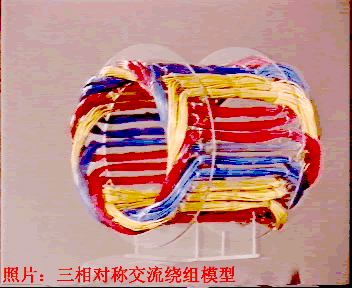

  • 异步电机的结构和额定值：异步电机的结构和额定值（异步电机的结构和额定值），异步电机的结构和额定值，单层，双层，绕组联结方法。
  • 其他部件：机座，端盖，风罩，铭牌等。
    问题：定、转子铁心为什么必须用硅钢片叠压而成？
    (2)转子
  • 转子铁心（异步电机的结构和额定值）：转子冲片。
  • 转子绕组：
    1. 鼠笼式(squirrel cage)绕组, 铸铝转子

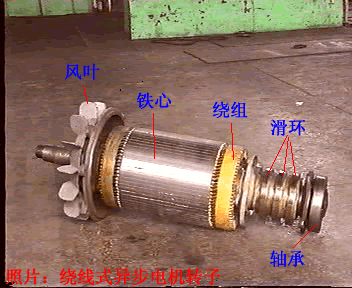

    2. 绕线式绕组
  • 异步电机的结构和额定值

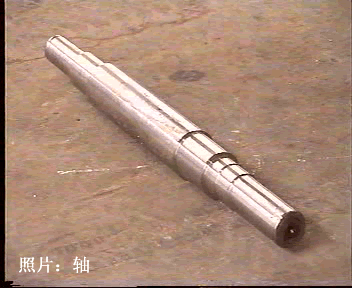

  • 其他部件：轴，风扇等
  • 异步电机的结构和额定值
    (3)气隙
  • 定转子之间的间隙，很小，0.2-1mm.对电机的性能影响很大。
  • 按结构分类： 鼠笼式异步电动机：结构简单，坚固，成本低，运行性能不如绕线式。
    绕线式异步电动机：通过外串电阻改善电机的起动，调速等性能。
三、异步电机的铭牌(Name plate)及额定值(Rating)

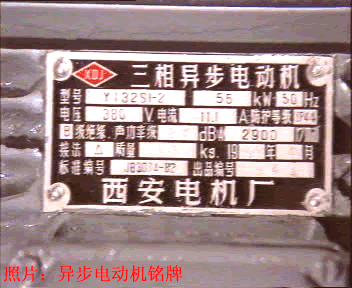

  • 铭牌：型号、额定值、绕组联结方式及生产厂家等。
  • 异步电机的结构和额定值
  • 型号举例：Y132S-4,
    Y--异步电动机；
    132--机座中心高度为132mm；
    S--短铁心；
    4-极数。
  • 额定值:正常运行时的主要数据指标。
  • 绕组联结方式：△接法或者Y接法。 主要额定值如下（三相时）：
    额定电压: UN(V)，额定运行时，规定加在定子绕组上的线电压；
    额定电流：IN(A),额定运行时，规定加在定子绕组上的线电流；
    额定功率: PN(W；kW),额定运行时，电动机的输出功率；
    额定转速: nN(r/min),额定运行时，电动机的转子转速；
    额定频率: fN(Hz)，规定的电源频率(我国用工 频 50Hz)；
    额定效率ηN，额定功率因数: cosφN 等。 额定电压、额定电流、额定功率的关系
  • 无论△接法或是Y接法，下式均成立：
    PN = 3 UNp INp cosφNηN = P1NηN = sqrt(3)UN IN cosφNηN (W)
