FPLA的基本结构和特点

1992年Xilinx公司先进的现场可编程逻辑器件EPLD

基于EPROM、技术和CMOS技术、并增加了高速功能模块和高密度模块，是对FPGA的有力补充

逻辑门数从300- 4000门，管脚数从20-288脚

基本结构： 包含9个可编程的“与”/“或”阵列驱动的宏单元任何一个引脚的输入或宏单元输出都可连到另一任何单元

特点：
强的布线功能：

独特的结构使其内连率很高，不需人工布线来优化速度和密度 可预测的逻辑与内连时序延迟；

时序延迟是均匀的，可在逻辑实现前预测单片结构的电可擦除和重复编程器件，无须外挂ROM，保密性大大加强。
特别适合完成各类算法和其他组合逻辑，更适合完成多时序的逻辑

典型产品：XC7000，如XC7336、XC7354、XC7372等

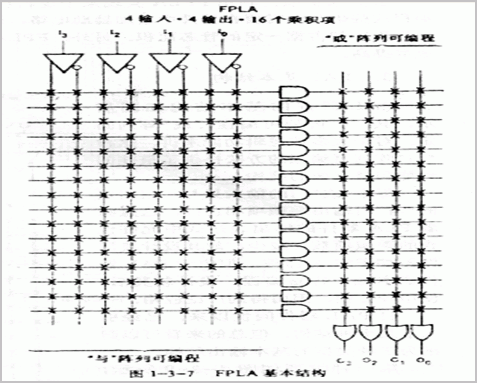

FPLA的基本结构

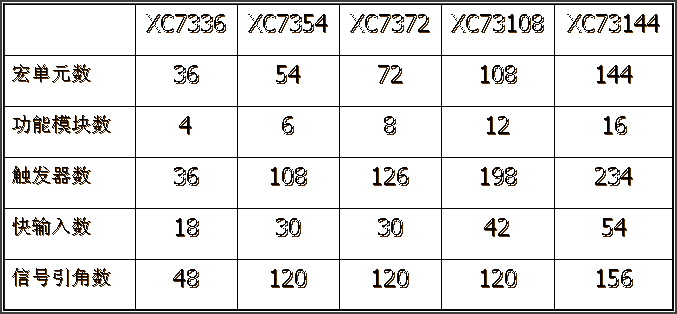

XC7300系列

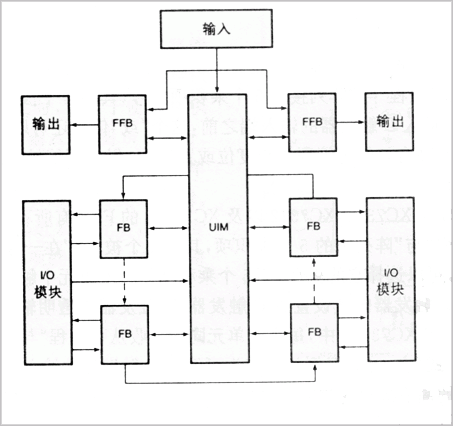

Xilinx公司的XC7300系列模块图
