如何测量电动机定子绕组的冷态直流电阻

将电机在室内放置一段时间，用温度计测量电机绕组端部或铁心的温度。当所测温度与冷却介质温度之差不超过2K时，即为实际冷态。记录此时的温度和测量定子绕组的直流电阻，此阻值即为冷态直流电阻。

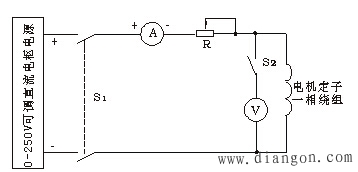

测量线路图为图1。直流电源用主控屏上电枢电源先调到50V。开关S1、S2选用D51挂箱，R用D42挂箱上1800Ω可调电阻。

图1 三相交流电机绕组电阻测定
量程的选择：测量时通过的测量电流应小于额定电流的20%，约为50毫安，因而直流电流表的量程用200mA档。三相鼠笼式异步电动机定子一相绕组的电阻约为50Ω， 因而当流过的电流为50毫安时二端电压约为2.5伏，所以直流电压表量程用20V档。
按图1.2接线。把R调至最大位置，合上开关S1，调节直流电源及R阻值使试验电流不超过电机额定电流的20%，以防因试验电流过大而引起绕组的温度上升，读取电流值，再接通开关S2读取电压值。读完后，先打开开关S2，再打开开关S1。
调节R使A表分别为50mA，40mA，30mA测取三次，取其平均值，测量定子三相绕组的电阻值，记录于表1.10中。
注意事项：
1） 在测量时，电动机的转子须静止不动。
2） 测量通电时间不应超过1分钟。
