异步电动机的电势平衡方程式
时间：2023-03-13作者：佚名

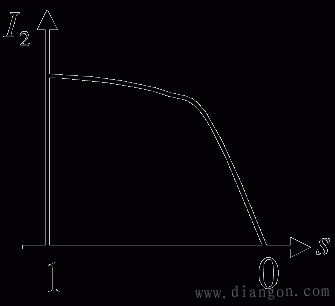

定子绕组接到交流电源上，与电源电压相平衡的电势（压降）包括： 主电势（感应电势）： 定子绕组通入三相对称交流电流时，将会产生旋转的主磁通，同时被定子绕组和转子绕组切割，并在其中产生感应电势。有效值为： E1= 4.44 f1 N1Φ1kw1 漏磁电势（漏抗压降） 定子漏磁通：仅与定子绕组相匝链。 漏抗压降：E1σ=-jI1X1σ 电阻压降：R1I1 定子边方程式：U1=-E1 I1(R1 jX1σ) =-E1 I1Z1 2.转子绕组的电势及电流 转子绕组的感应电势 转子绕组切割主磁通的转速 主磁通以同步速度n1旋转 转子以转速n旋转 转子绕组导体切割主磁通的相对转速为(n1-n)=sn1 频率公式：f2=p.sn1/60=f1s (Hz) 结论：由于s很小，转子感应电势频率很低。一般 1-3 Hz 有效值 公式：E2s=4.44sf1N2Φ1kw2=E2s 感应电势与转差率成正比。 对绕线式三相异步电动机: 转子绕组每相串联匝数的计算方法同定子绕组的计算，相数也等于3。 对笼型转子来说，由于每个导条中电流相位均不一样，所以，1根导条即为1相，可见相数=导条数=转子槽数*；每相串联匝数为半匝即1/2匝。 注意转子不动（s=1)时的感应电势与转子旋转时感应电势的关系。 转子绕组的阻抗 闭合的转子绕组中有电流流过。同样会产生漏磁电抗压降。 漏抗公式： X2σs=2πf2L2σ=2πsf1L2σ=sX2σ 漏抗也与转差率正比。转速越高，漏抗越小。 计入转子电阻后：Z2σs=R2 jX2σs 转子绕组中的电流 转子绕组短路，转子电压为0，感应电势全部加在转子阻抗上 转子回路方程：E2s=I2Z2σs 转子电流： I2=E2s/Z2σs=sE2/(R2 jsX2σs) I2=sE2/sqrt(R22 (sX2σ)2) 讨论:转子电流随s的变化。(  ) |
