可编程只读存储器PROM和可编程逻辑阵列PLA

一、可编程只读存储器PROM

PROM的结构是与阵列固定、或阵列可编程的PLD器件，对于有大量输入信号的PROM，比较适合作为存储器来存放数据，它在计算机系统和数据自动控制等方面起着重要的作用。对于较少的输入信号组成的与阵列固定、或阵列可编程的器件中，也可以很方便地实现任意组合逻辑函数。

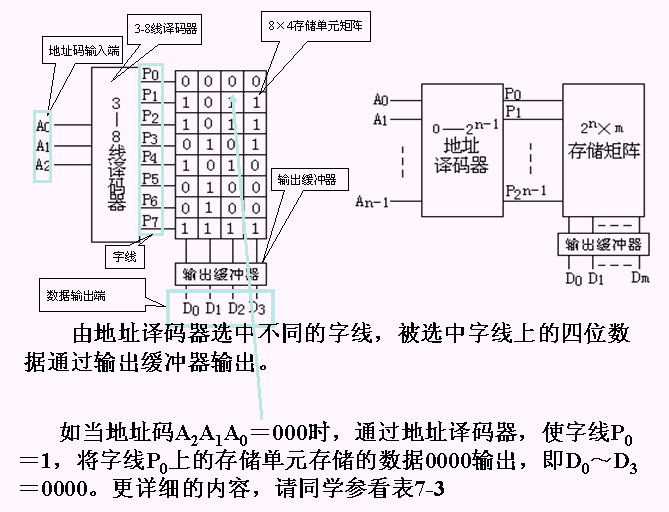

例1： 下图是一个8（字线）×4（数据）的存储器数据阵列图。

将左图地址扩展成n条地址线，n位地址码可寻址2n个信息单元，产生字线为2n条，其输出若是m位，则存储器的总容量位2n×m位。

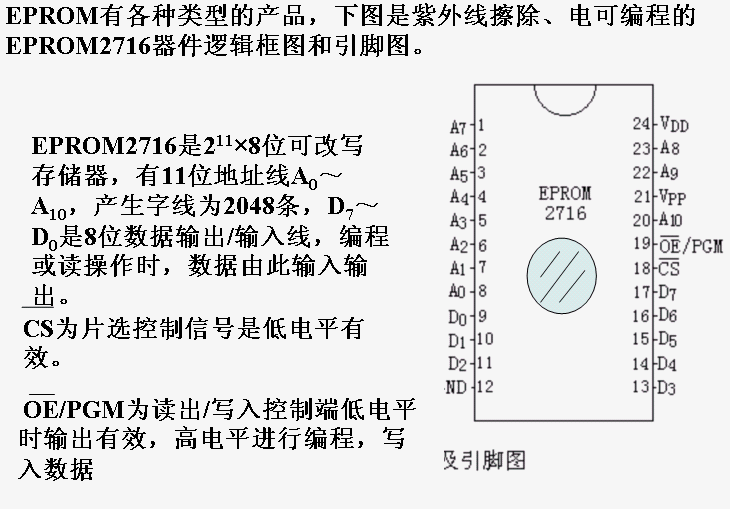

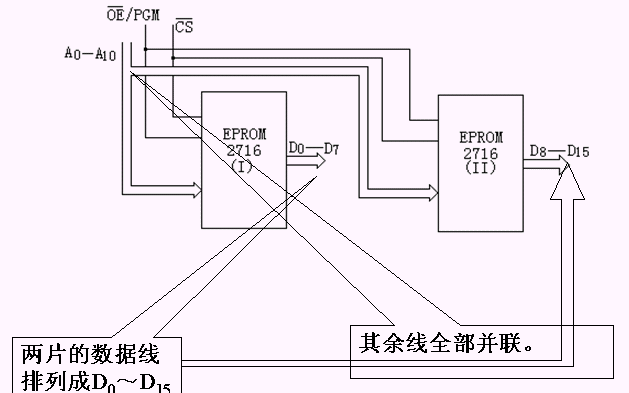

若当EPROM2716的容量不能满足使用要求，且仅有2716芯片时，可用多片并联来扩展地址线和数据线。下图是将2片2716扩展成2048×16的数据位进行扩展连接示意图。

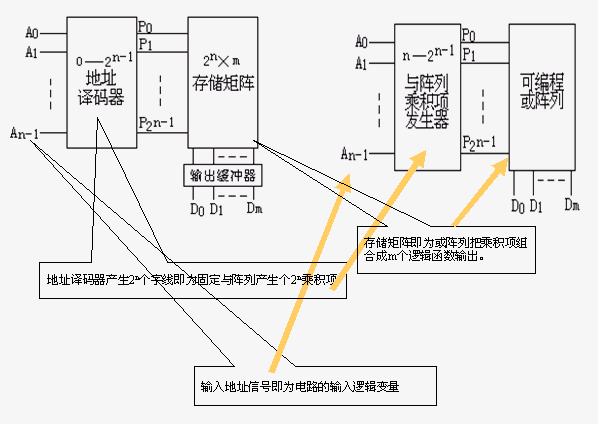

从组合电路角度来看:

例2：试用适当容量的PROM实现两个两位二进制数比较的比较器。

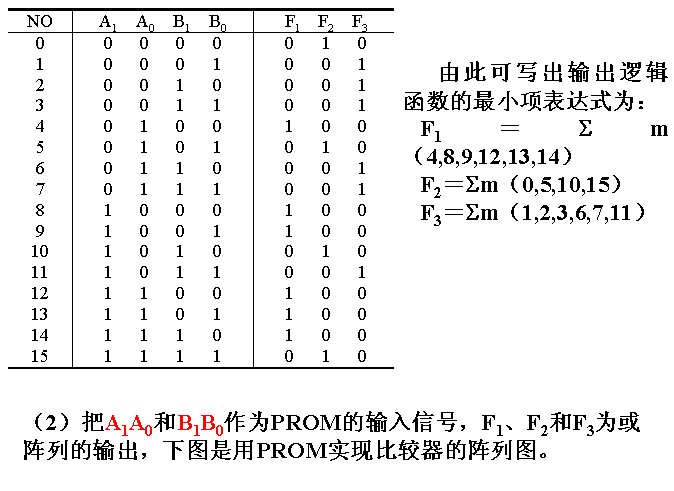

（1）两个两位二进制数分别为A₁A₀和B₁B₀，当A₁A₀大于B₁B₀时，F₁＝1，A₁A₀等于B₁B₀时，F₂＝1，A₁A₀小于B₁B₀时，F₃＝1，下表给出了两位二进制和比较结果的输入输出对照表，

二、可编程逻辑阵列PLA 可编程逻辑阵列PLA和PROM相比之下，有如下特点：

（一）PROM是与阵列固定、或阵列可编程，而PLA是与和或阵列全可编程。

（二）PROM与阵列是全译码的形式，而PLA是根据需要产生乘积项，从而减小了阵列的规模。

（三）PROM实现的逻辑函数采用最小项表达式来描述；而用PLA实现逻辑函数时，运用简化后的最简与或式，即由与阵列构成乘积项，根据逻辑函数由或阵列实现相应乘积项的或运算。

（四）在PLA中，对多输入、多输出的逻辑函数可以利用公共的与项，因而，提高了阵列的利用率。

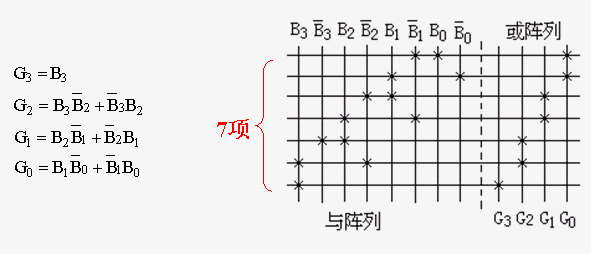

（2）转换器有四个输入信号，化简后需用到7个不同的乘积项，组成4 个输出函数，故选用四输入的7×4PLA实现，下图是四位自然二进制码转换为四位格雷码转换器PLA阵列图。

右图仅用了七个乘积项，比PROM全译码少用9个，实现的逻辑功能是一样的。从而降低了芯片的面积，提高了芯片的利用率，所以用它来实现多输入、多输出的复杂逻辑函数较PROM有优越之处。PLA除了能实现各种组合电路外，还可以在或阵列之后接入触发器组，作为反馈输入信号，实现时序逻辑电路。
