西门子S7-200PLC的表指令使用编程实例

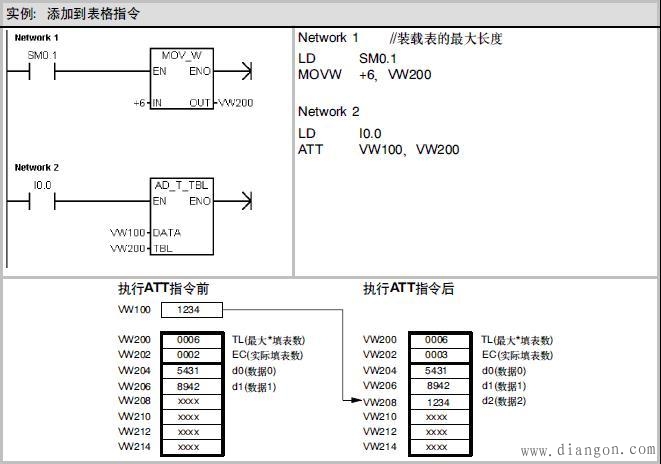

1.ATT填表指令：向表格（TBL）中加入字值（DATA）。表格中的第一个数值是表格的最大长度（TL）。第二个数值是表格的实际条目数。每次向表格中增加新数据后，条目计数加1。新数据被增加至表格中的最后一个条目之后，即无法再向表格中添加数据，报溢出。表格最多可包含100个条目，不包括指定最大条目数和实际条目数的参数。

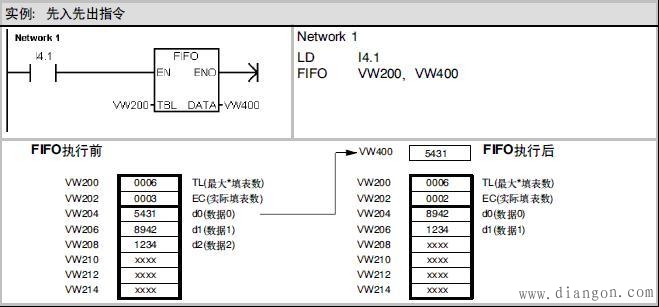

2. FIFO先进先出指令：从表(TBL)中移走第一个数据，并将此数输出到DATA。剩余数据依次上移一个位置。每执行一条本指令，表中的数据数减1。

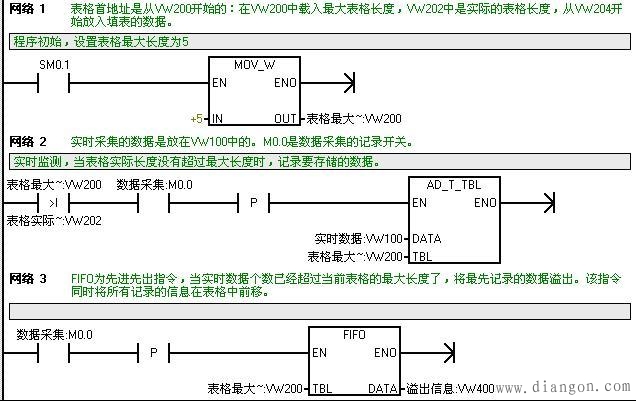

3.将这两个指令结合起来，先通过数据建表，当表格满了之后，再移出老的数据，填入最新数据。如下图所示：
