高压单相配电技术基本特征
时间：2023-03-13作者：佚名
|
在世纪之交的城网、农网大规模建设改造工程中，在江苏省电力公司的组织下，在国家电网公司的支持下，苏源公司研发、改进单相配电变压器，开展单相变压器供电工程，取得了比较成熟的高压单相配电技术成果，并申报了专利。 (1) 针对居民小区配电建设与改造，10kV单相变压器配电技术主要体现出4个基本特征：①由配电房（或开闭站）以10kV线路馈电到居民楼（或商业）用户门宅处；②采用单相变压器挂杆，以低压线路（220V）配电进户，尽量缩短进户线，接户线长度不超过20m；③合理选用单相变压器容量与居民楼（门宅）最大用电功率相匹配，形成小容量密布点态势；④电力计量表集中置于居民楼楼道适宜地点的电表箱，一户一表。 (2) 结合具体情况（如对于10kV中性点不接地系统），单相配电变压器高压侧2线连结于10kV配电网线电压UAB或UBC或UCA上；低压侧可以有2种不同的连结方式：①变压器高、低压侧各1个绕组，高、低压侧电压比为10kV/0.22kV，低压侧绕组一端为火线，另一端接地、接外壳（形成一点接地），称为单相二线制，如图1所示。②变压器高、低压侧各1个绕组，低压侧绕组中间抽头并接地（接外壳），形成2个低压绕组，高、低侧电压比为10kV/±0.22kV，称为单相三线制，如图2所示。 当输送功率相同时，采用单相三线制的相电流是单相二线制相电流的1/2。采用单相三线制方式供电时，接地线（零线）中电流较小，当低压侧2绕组的负荷分配均匀（即2火线相供应的负荷平衡）时，流过零线的电流理论上为零。因此，当单相变压器总的输送功率相同时，采用单相三线制接线方式可比单相二线制方式减少1/4低压配电线长度；当二分路负荷平衡时，单相三线制方式可降低低压线损电量1/2，所以推荐采用单相三线制的方式。需注意的是，在单相三线制配电方式中，为避免用户侧电压异常升高，应在单相变压器低压引出线（地线）中性点及用户侧中性点2处可靠接地。

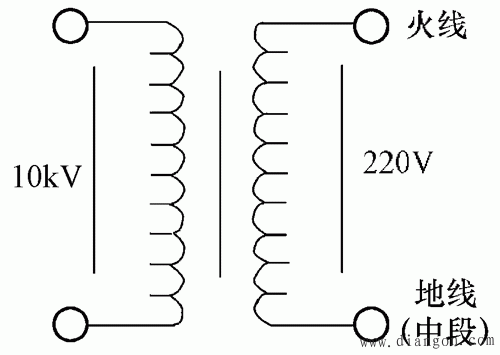

图1 单相二线制原理接线

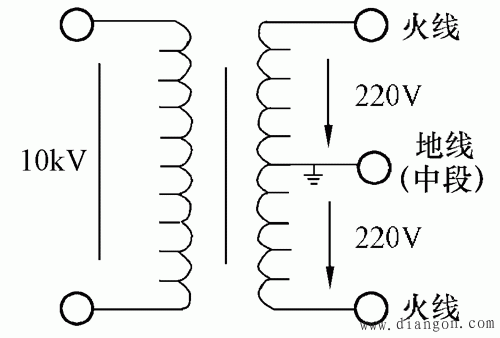

图2 单相三线制原理接线 |
