西门子PLC调节阀模拟量输出案例

（1）控制要求
图1所示为调节阀外观，该调节阀能够接收0-10V信号来进行开度调节，其中10V代表100％开度，0V表示0％开度。请设计从plc输入开度信号进行调节阀控制。

图1 调节阀

（2）电气接线图

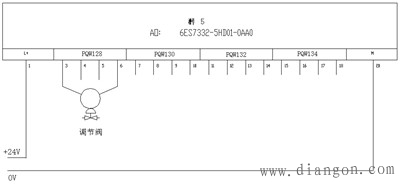

如图2所示为调节阀模拟量输出接线图，其中模拟量模块选用6ES7332-5HD01-0AA0，槽号为5。

图2 调节阀模拟量输出接线图

（3）硬件配置

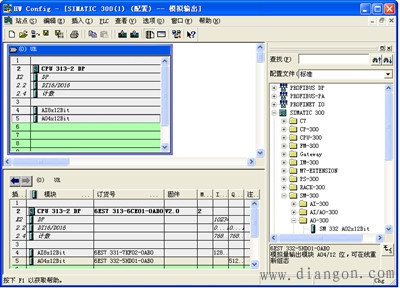

A、在S7-300 PLC中的槽5插入AO模块，并进行硬件添加，如图3所示。

图3 添加AO硬件

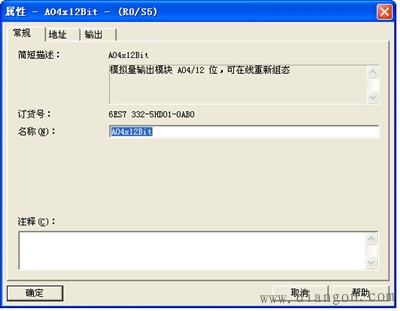

B、设置模拟量模块的常规属性（如图4）。

图4 设置模拟量模块的常规属性

C、设置模拟量模块的地址属性，输出属性，这里采用电压输出。模拟量输出模块可以诊断下列故障：组态/参数分配错误；接地短路（仅对于电压输出）；断线（仅对于电流输出）；无负载电压L 。
D、保存硬件配置并下载，通过“在线”命令可以读出该模块的信息，包括故障信息。
（3）软件编程
跟模拟量输入编程一样，模拟量输出也可以采用MOVE指令来进行，如将数值10000送入到PQW128，这时候可以测得该通道的模拟量输出电压为3.62V。
