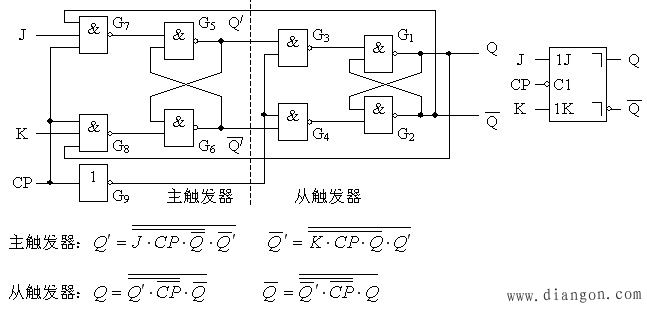

主从JK触发器的电路结构与工作原理

2、工作原理：
（1）J=1，K=0
CP=1时：：G3、G4被封锁，从触发器输出保持原状态
若Q=1， =0，主触发器输出；
若Q=0， =1，主触发器输出
CP：1→0：G7、G8被封锁，主触发器输出保持原状态
CP=0：主触发器保持，从触发器也保持。
（2）J=0，K=1
CP=1时：从触发器输出保持原状态
若Q=0， =1，主触发器输出；
若Q=1， =0，主触发器输出
CP：1→0：G7、G8被封锁，主触发器输出保持原状态
CP=0：主触发器保持，从触发器也保持。
（3）J=K=0：保持原态。

3、特性表：

4、具有多输入端的主从JK触发器
