磁路的基本概念和基本定律

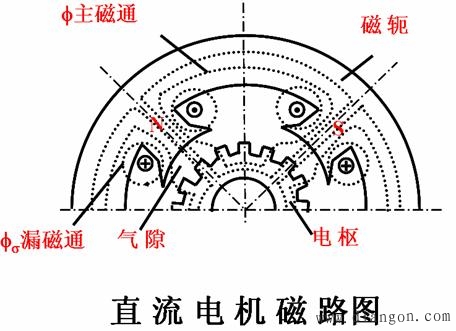

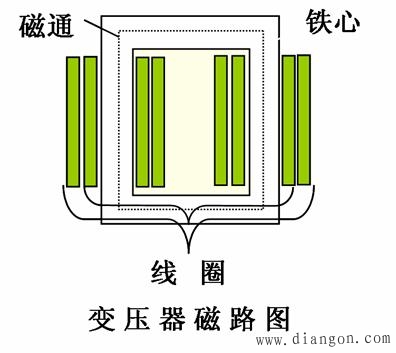

磁路：磁通(经过的路径。

二、基本物理量：

线圈中有电流I，线圈周围就会产生磁场，磁场强弱取决于线圈匝数N和电流I的乘积IN，该乘积就叫磁动势F。

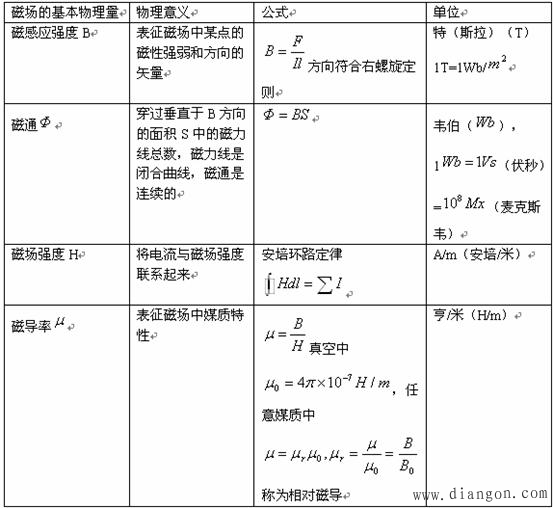

关系：B=μH,Φ=B.A,F=Hl总结:这四个物理量的定义和相互关系.

三、磁路基本定律

1.安培环路定律（全电流定律）：

磁场中任何闭合回路磁场强度的线积分,等于通过这个闭合路径内电流的代数和.即

电流方向和磁场强度的方向符合右手定则，电流取正；否则取负。

在无分支的均匀磁路（磁路的材料和截面积相同，各处的磁场强度相等）中，如环形线圈，安培环路定律可写成：

其中

lx＝2(x是半径为x的圆周长

Hx是半径x处的磁场强度

F＝NI即线圈匝数与电流的乘积，称磁通势单位为安[培]（A）

2.磁路欧姆定律

磁路中的磁通与磁势成正比，与磁阻成反比，即磁通(=F/Rm

3.磁路的基尔霍夫第一定律

任何磁路中，流进节点的磁通代数和为零

节点A：(1 (2 (3=0

4.磁路的基尔霍夫第二定律

在闭合磁回路中，磁路各段磁压降代数和等于作用于该磁路上的磁动势之和。

5.简单磁路计算

如图所示磁路，它由铁磁材料（铸钢）和空气两部分组成，铁磁材料总长度为l1=39cm,气隙长度l0=0.2cm，励磁线圈通入电流大小I=3A，如果要得到0。9T的磁感应强度,试求铁心和气隙各自的磁压降及线圈的匝数。

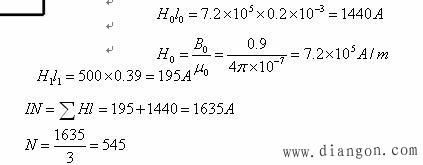

解：根据铸钢的磁化曲线查出：B=0.9T时，H1=500A/m
