CMOS门电路组成的多谐振荡器

多谐振荡器是一种自激振荡器电路，该电路在接通电源后无需外接触发信号就能产生一定频率和幅值的矩形脉冲或方波。由于矩形脉冲中含有丰富的高次谐波，故称为多谐振荡器。另外多谐振荡器在工作过程中不存在稳定状态，故又称为无稳态电路。
由门电路组成的多谐振荡器有多种电路形式，但它们均具有如下共同特点: 首先，电路中含有开关器件，如门电路、电压比较器、BJT 等。这些器件主要用来产生高、低电平；其次，具有反馈网络, 将输出电压恰当地反馈给开关器件使之改变输出状态；另外，还有延迟环节，利用RC电路的充、放电特性可实现延时，以获得所需要的振荡频率。在许多实用电路中，反馈网络兼有延时作用。

一种由CMOS门电路组成的多谐振荡器如图1所示。其原理图和工作波形分别如图2(a)、(b)所示。图(a)中D1、D2、D3、D4均为保护二极管。 为了讨论方便，在电路分析中，假定门电路的电压传输特性曲线为理想化的折线，即开门电平(VON) 和关门电平(VOFF)相等，这个理想化的开门电平或关门电平称为门坎电平(或阈值电平)，记为Vth且设Vth=VDD/2。 (1)第一暂稳态及电路自动翻转的过程 假定在t=0时接通电源，电容C尚未充电，电路初始状态为vO1=VOH， v1=vO2=VOL 状态，即第一暂稳态。此时，电源VDD经G1的TP管、R和G2的TN管给电容C充电，如图2(a)所示。随着充电时间的增加，v1的值不断上升，当v1达到Vth时，电路发生下述正反馈过程:

图1 由CMOS门电路组成的多谐振荡器

这一正反馈过程瞬间完成，使vO1=VOL vO2=VOH，电路进入第二暂稳态。

(a)多谐振荡器原理图	（b)多谐振荡器波形图

对应于第一暂稳态，将图2(b)中T₁、T₂作为时间起点，T₁=t₂-t₁，v₁(0 )=-△V_-≈0V,v₁(∞)=V_DD,τ=RC。根据RC电路瞬态响应的分析，有

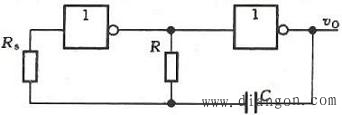

由此可求出T2=RC,所以			图3 加补偿电阻的CMOS多谐振荡器
将Vth=VDD/2代入，上式变为T=RCln4≈1.4RC 。
