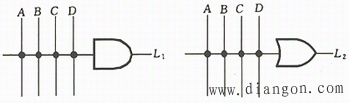

基本门电路的PLD表示法 时间:2023-03-13来源:佚名 PLD的输入缓冲器(或反馈缓冲器)采用互补输出结构,其图形符号如图1(b)所示,其真值表列于表1。 表1 PLD输入缓冲器真值表 4输入端与门的PLD表示法如图1(a)所示。图中L1=ABCD,通常把A、B、C、D称为输入项, 称为乘积项(或简称积项)。4输入端或门如图1(b)所示,其中L2=A B C D。 (a) PLD的与门符号 (b) PLD的或门符号图1 用PLD法表示的图形符号 图2中与门G1对应的所有输入项均被编程接通,输出项恒等于0,这种状态为与门编程的默认状态,如图3(a)所示 。可以在与门G1中划一个"×"取代各输入项对应的"×",其图形符号如图3(b)所示。 (a) 与门默认状态符号 (b) 图a的等效符号 图2 PLD表示的与门阵列 图3 与门默认状态符号
