电路中具有受控源情况的分析

　　如果电路中具有受控源，建立节点电压方程时，先将控制量用节点电压表示。
　　若受控源为受控电流源，可暂时将受控电流源当作独立电流源，按列写节点电压方程的一般方法列写方程，然后把用节点电压表示的受控电流源这项移到方程的左边即可。
　　若受控源为受控电压源，可暂时将受控电压源视为独立电压源，按前面所述的具有电压源电路的处理方法进行处理。
　　这样，无论那种受控源都可以变换为电压控制电流源，最后得到只含有节点电压为待求量的方程组。

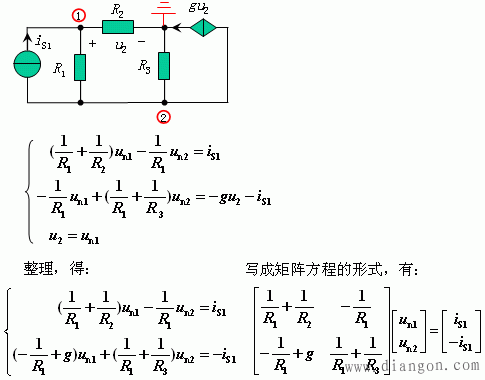

　　例1. 列图示电路的节点电压方程。
　　（1）先把受控源当作独立源来列方程；
　　（2）用节点电压表示控制量。
