电工小白也能懂！液位继电器接线全解析，轻松搞定自动水位控制

对于不少电工朋友来说，液位继电器的接线就像“雾里看花”，稍不注意就会接错，导致水溢出来或者抽不上水。今天咱们就把这玩意儿的工作原理和接线方法，掰开揉碎了讲，让你看完就能上手操作。

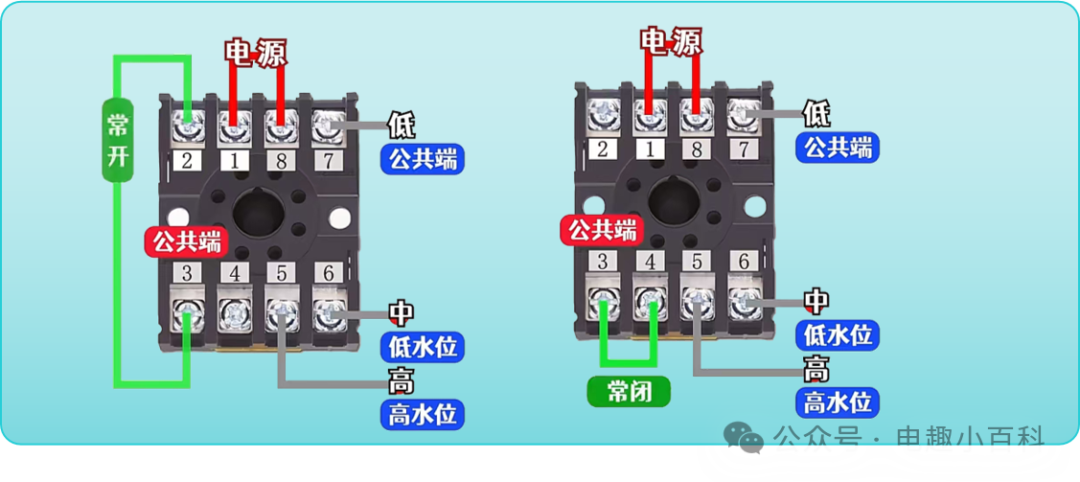

把液位继电器的接线底座想象成一个“分工明确的小团队”，每个端子都有自己的活儿：

电源组（1号、8号端子）：负责接电源，是整个装置的“能量来源”，没它就转不起来。

水位探测组（5、6、7号端子）：对应“高、中、低”三个水位探头。简单说，“低”是公共端（相当于水位检测的“参考点”），“中”是低水位，“高”是高水位，它们的任务就是盯着水箱里的水位变化。

控制组（2、3、4号端子）：是“常开/常闭触点”。3号是公共端，2和3接通时是“常开”（平时断开，触发后才接通）；3和4接通时是“常闭”（平时接通，触发后断开）。
