三角波发生电路

常用的非正弦波发生电路有矩形波发生电路、三角波发生电路以及锯齿波发生电路等等，它们常常用于脉冲和数字系统中作为信号源。

三角波发生电路

一、电路组成

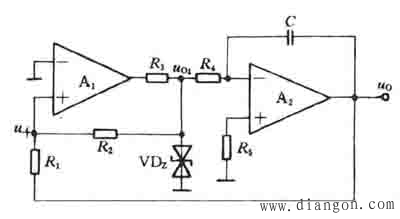

上图所示为一个三角波发生电路。图中集成运放A1组成滞回比较器，A2组成积分电路。滞回比较器输出的矩形波加在积分电路的反相输入端，而积分电路输出的三角波又接到滞回比较器的同相输入端，控制滞回比较器输出端的状态发生跳变，从而在A2的输出端得到周期性的三角波。

二、工作原理

假设，t=0时滞回比较器输出端为高电平，即u01= UZ，而且假设积分电容上的初始电压为零。由于A1同相输入端的电压u 同时与u01。和a0有关，根据叠加原理，可得

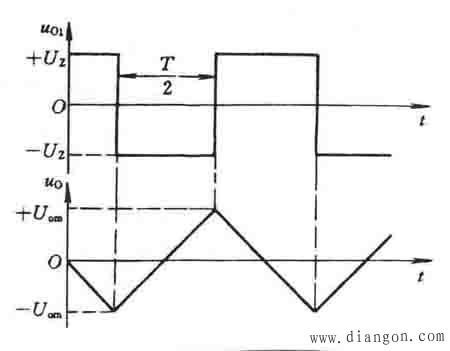

则此时u 也为高电平。但当u01= UZ时，积分电路的输出电压u 将随着时间往负方向线性增长, u 随之减小，当减小至u = u-=0时，滞回比较器的输出端将发生跳变，使u01=-UZ，同时u 将跳变成为一个负值。以后，积分电路的输出电压将随着时间往正方向线性增长，u 也随之增大，当增大至u = u-=0时，滞回比较器的输出端再次发生跳变，便u01= UZ，同时u 也跳变成为一个正值。然后重复以上过程，于是可得滞回比较器的输出电压u01为矩形波，而积分电路的输出电压u0为三角波，波形如下图所示。
