常用电工仪表图形符号、盘面标记

　　不同类型的电工仪表，具有不同的技术特性。为了便于选择和使用仪表，通常把这些技术特性用不同的符号标示在仪表的刻度盘或面板上。根据国家标准的规定，每只仪表应有测量对象单位、准确度等级、工作原理系别、使用条件组别、工作位置、绝缘强度试验电压和各类仪表的标志。使用仪表时，必须首先看清各种标记，以确定该仪表是否符合测量要求。

　　常用电气测量仪表按工作原理分组的名称及符号见表1，按外界条件分组的名称及符号见表2，准确度等级及工作位置符号见表3，各类电源、端钮及调零器的符号见表4。

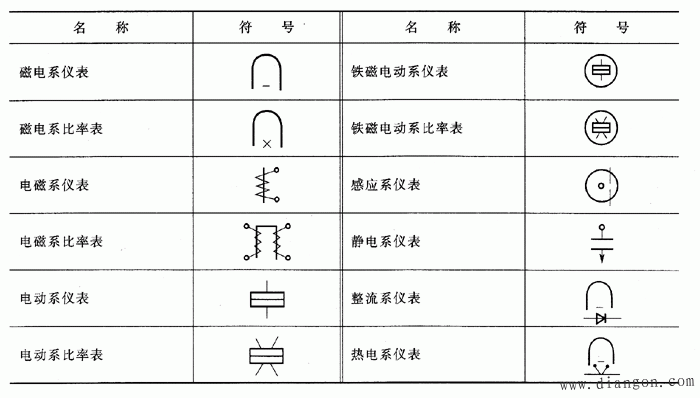

　　表1 常用电气测里仪表按工作原理分组的名称及符号

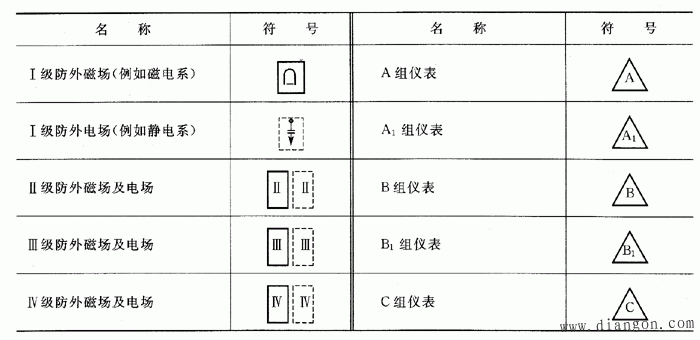

　　表2 按外界条件分组的名称及符号

　　表3 准确度等级及工作位置符号

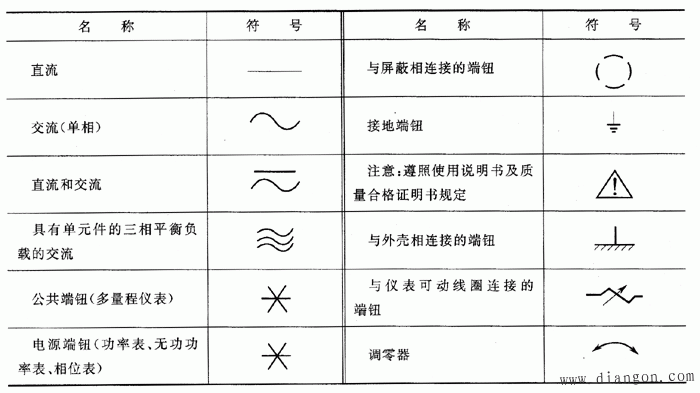

　　表4 电源、端钮及调零器的符号
