时间继电器的通电延时和断电延时有何区别？如何记忆其图形符号？

通电延时时间继电器的触点，在继电器通电后，到达设定的延时时间触点动作。继电器断电后触点复原。
断电延时时间继电器的触点，在继电器通电后触点动作，继电器断电后，到达设定的延时时间触点复原。
如何记忆其图形符号？

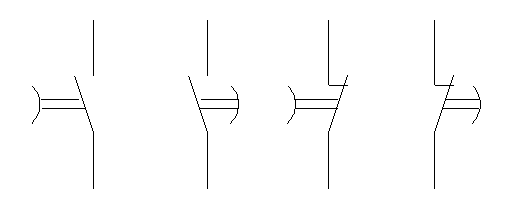

先看通电延时时间继电器的触点：
通电延时时间继电器的触点看圆弧，圆弧向圆心方向移动，带动触点延时动作。

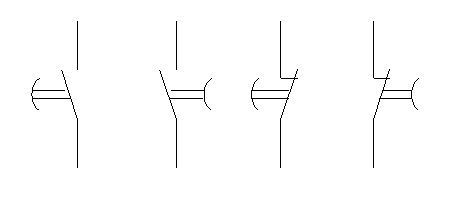

再看断电延时时间继电器的触点：
断电延时时间继电器的触点也是看圆弧，通电后触点动作。断电后，圆弧向圆心方向移动，带动触点延时复位。
