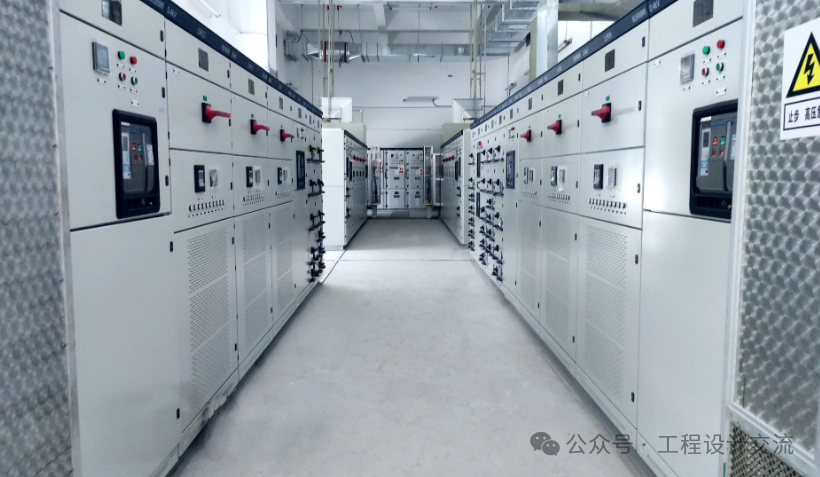

本图纸为一办公楼的10/0.4kV变电所专项设计资料，涵盖工程概况、设计范围、变配电系统配置、高低压配电设计、电气火灾监控系统及相关设计规范、图纸体系等核心内容，明确了变电所设备选型、负荷分配、保护配置等关键设计参数与技术要求。 一、工程基本概况建筑属性：一类办公楼，建筑面积5.4万㎡，建筑高度52m； 变电所设置：建筑地面一层设置10kV变电所1处； 变压器配置：选用2台户内干式变压器，单台容量2000kVA，总装机容量4000kVA，装机指标约74VA/㎡； 变压器参数：接线型式为D,yn11，阻抗电压U-6%；变压器负荷率分别为73.3%、77.1%，负荷分配合理，预留运行余量； 核心设计目标：满足建筑一级、二级、三级负荷的分级供电需求，保障供电可靠性与安全性。 二、设计范围及内容本次设计为变电所专属系统设计，不含建筑其他区域弱电系统，核心分为两大板块： （一）10/0.4kV变电所一次系统设计含10kV高压配电系统、0.4kV低压配电系统、变电所机房平面与空间布置设计；配套完成主要设备材料表、高低压配电系统图等核心技术文件编制。 （二）变电所配套辅助系统设计含变电所内照明系统、接地系统、火灾自动报警及消防联动控制系统设计；其中接地系统为变电所专用接地网，火灾自动报警系统与电气火灾监控系统联动。 （三）设计图纸体系目录（共12张）
三、10/0.4kV变配电系统核心设计（一）负荷分级及容量划分本工程按《民用建筑电气设计标准》进行负荷分级，不同等级负荷独立配电，确保一级负荷供电可靠性，具体分级及容量如下：
（二）供电电源设计电源等级：10kV高压电源，由上级城市电网2个区域变电站分别引1路电源，为双重电源； 电源可靠性：两路电源无同时故障风险，保障供电独立性； 运行方式：两路10kV电源同时工作、互为备用，每路电源均可独立承担建筑全部一、二级负荷； 引入方式：10kV电源采用埋地引入方式进入变电所，降低外部环境对供电线路的影响。 四、10kV高压配电系统设计（一）核心设备配置开关柜：选用KYN28-12等主流10kV高压开关柜，涵盖进线柜、受电柜、计量柜、变压器馈线柜、联络柜、母线提升柜等功能柜体，柜体参考尺寸800×2300×1500mm； 铜排规格：高压柜内主母排采用TMY-3(80×8)铜排，满足大电流载流需求； 主要电器元件真空断路器：分1250A/29kA、630A/25kA两种规格，适配不同回路电流需求； 互感器：含电流互感器（CT）、电压互感器（PT），计量与测量互感器分开配置，避雷器、高压熔断器、接地开关等保护元件配套齐全； 保护装置：每台开关柜配置智能综合继电保护装置，实现回路的过流、速断、零序保护等功能。 电缆配置：变压器馈线柜出线电缆选用WZ(N)-YJV-8.7/15kV-1×150高压电缆，电缆进出线方式以下进线/下出线为主。 （二）电流互感器选择标准依据《电流互感器和电压互感器选择及计算规程》DL/T 866-2015、《电能计量装置技术管理规程》DL/T 448-2016，将互感器分为测量用和计量用，选型要求差异化设计，核心参数如下：
（三）测量与监控仪表配置：开关柜配套电压表（0-12kV）、电流表（0-200A/0-400A）、多功能计量表，实现电压、电流、功率等参数实时监测； 通信功能：高压系统预留通信接口，可接入变配电管理系统，实现远程监测与故障报警。 五、0.4kV低压配电系统设计（一）核心柜体配置低压配电柜按功能分为进线柜、联络柜、无功补偿柜、隔离柜、安防/所用电柜等，柜体参考尺寸多为800/1000×2200×1000/1600mm，出线方式以下进线为主；针对一级负荷的消防、安防回路，设置消防分地反扣，确保消防负荷供电独立性。 （二）无功补偿设计变电所设置300kvar无功补偿柜多台，对低压侧无功功率进行补偿，提升功率因数（目标功率因数≥0.9），降低线路损耗，保障变压器运行效率。 （三）开关器件整定低压断路器按回路负荷特性进行保护电流整定，分为长时保护整定电流、短延时保护整定电流、瞬动保护整定电流，例如进线柜长时保护整定电流3400A/3200A，短延时保护整定电流5048A等，适配不同回路的过载、短路保护需求。 （四）智能监控与仪表智能仪表：配置Z1、Z2、Z3型智能仪表，实现电能计量（有功/无功）、电流/电压/功率/频率监测、谐波分析、开关状态反馈、故障报警、远程控制等功能，不同型号仪表功能按需配置； 通信总线：所有低压配电柜通过BS485总线接入变配电管理系统，同时预留接口与火灾漏电报警系统联动，实现数据互通； 现场仪表：配套电流表、电压表、多功能表，实现现场参数可视化。 （五）低压电缆配置低压出线回路选用YJV系列电缆，例如安防/所用电回路选用4×25+1×6mm²电缆，电缆穿保护管敷设，满足载流与防护需求。 六、电气火灾监控系统专项设计本系统为变电所核心安全系统，设计目的是预防电缆漏电、短路、异常温升引发的电气火灾，核心设计依据《民用建筑电气设计标准》GB 51348-2019、《火灾自动报警系统设计规范》GB 50116，核心设计要求如下： （一）系统组成由电气火灾监控器、接口模块、剩余电流式电气火灾探测器、测温式电气火灾探测器组合而成，实现剩余电流、设备温升双参数监测。 （二）核心设计参数剩余电流报警值：300mA~500mA，该值依据IEC 60364-4-42火灾防护规定制定，为火灾预警临界值； 探测器设置位置：以低压配电系统首端为基本原则，设置在变电所第一级低压配电柜出线端；若供电线路自然漏流＞500mA，在下一级配电柜增设探测器； 与人身保护的区别：本系统剩余电流探测器为火灾预警，报警值300~500mA；而人身安全的剩余电流动作保护器（RCD）额定动作值≤30mA，二者功能、参数完全区分，不可混用。 （三）系统联动与通信探测器采集的剩余电流、温升数据通过BS485总线接入火灾漏电报警系统，同时上传至变电所火灾自动报警系统； 系统与消防联动控制系统联动，探测器报警后可触发现场声光报警，同时将信号传至建筑消防控制中心。 （四）选型要求剩余电流式电气火灾探测器选型时，需充分计及供电系统的自然漏流影响，选择参数适配的产品，避免误报警、漏报警。 七、其他配套系统设计要求照明系统：变电所内设置专用照明回路，含工作照明、应急照明，灯具布置满足设备操作、巡检的照度需求，照明线路独立敷设，与电力线路分开； 接地系统：采用一点接地设计，设置专用接地网，由水平接地体与垂直接地体组成，所有配电柜、变压器、设备外壳均可靠接地，接地电阻满足设计要求；高压柜每处设备接地点不少于2处，保障接地可靠性； 火灾自动报警及消防联动：变电所内布置火灾探测器、手动报警按钮等，与建筑消防控制中心联动；火灾发生时，可联动切断非消防负荷，保障消防负荷供电，同时触发灭火、排烟系统。 八、核心设计规范依据《民用建筑电气设计标准》GB 51348-2019； 《电流互感器和电压互感器选择及计算规程》DL/T 866-2015； 《电能计量装置技术管理规程》DL/T 448-2016； 《火灾自动报警系统设计规范》GB 50116； 《低压电气装置第4-42部分：安全防护热效应》IEC 60364-4-42； 10kV及以下变配电所设计相关国家规范。 |
