频率折算——等效静止转子

　　频率折算的目的是用一个静止的转子等效代替旋转的转子，其等效的条件应该是使定子侧的各物理量不受转子的影响。而转子对定子的影响是通过转子磁动势F₂实现的，所以要实现异步电机的频率折算，必须保持转子磁动势F₂的大小和相位不变。进一步说，转子磁动势F₂是由转子电流产生的，所以简单地说，频率折算的原则是使等效前后转子电流
的大小和相位相等以保持转子磁动势F₂的大小和相位不变；并且等效前后转子电路的功率和损耗相等。

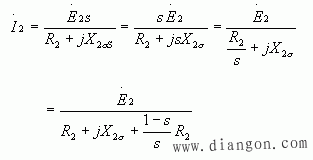

　　由于转子绕组直接短路，转子电流是由转子侧感应电动势和转子回路的阻抗值共同决定的。异步电机在静止和旋转的不同时刻，转子侧物理量的频率和大小都是不同的，具体来看转子电流：　

　　　　　（1）

　　比较第一个等式和最后一个等式中的两种情况。前者处于转子旋转状态，其电势为，转子的阻抗为，频率为f₂；后者处于转子静止状态，其电势为，转子的阻抗为　，再加上一个外加等效电阻　，频率为f₁。电流在大小方面未变，仅仅只是频率有所改变。它们所形成的转子磁动势F₂，在数值上未变，只不过前者以n₂的速度而后者以n1的速度相对转子而旋转；但对定子而言，二者都是以n₁的速度旋转。这样，从定子边来看，这二种情况的作用是一样的，可以用后一个式子代替前一个。

　　 这种把实际旋转的转子等效成串入电阻的静止转子，从而使转子电路的频率由f₂变成f₁的方法叫做异步电机的频率折算。

　　故可得转子侧电动势方程为：

　　　　　　　　　　　　　　　　　 （2）

　　　　　　　　　　　　　　　　　　　　　 （3）
