星三角降压启动的主回路图解

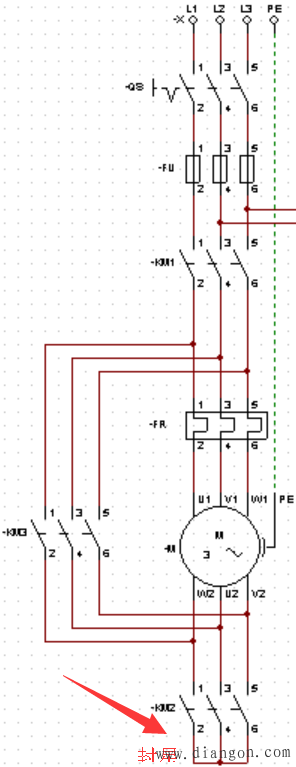

上图电路就是星三角降压启动的主回路。这里面要说一下，多大功率的电动机要用降压启动呢？有好多朋友说7.5KW以上就要降压启动，也有说11KW的，还有说15KW的。还有的朋友说，他们厂的55KW的电机还是直接启动呢。那么哪个是对的呢？其实，多大的电动机要用降压启动，这个并没有硬性的规定的，而是要看你的电机所在的母线系统能够承受多大的电流，还要根据变压器的容量，电机距变压器的距离，导线的截面，启动电流对电网的冲击等等因素都要考虑进去。一般电机的容量超过变压器容量的5-10%就要做降压启动了，否则当大容量电动机启动时会产生非常大的电压降，会损坏其它用电设备。

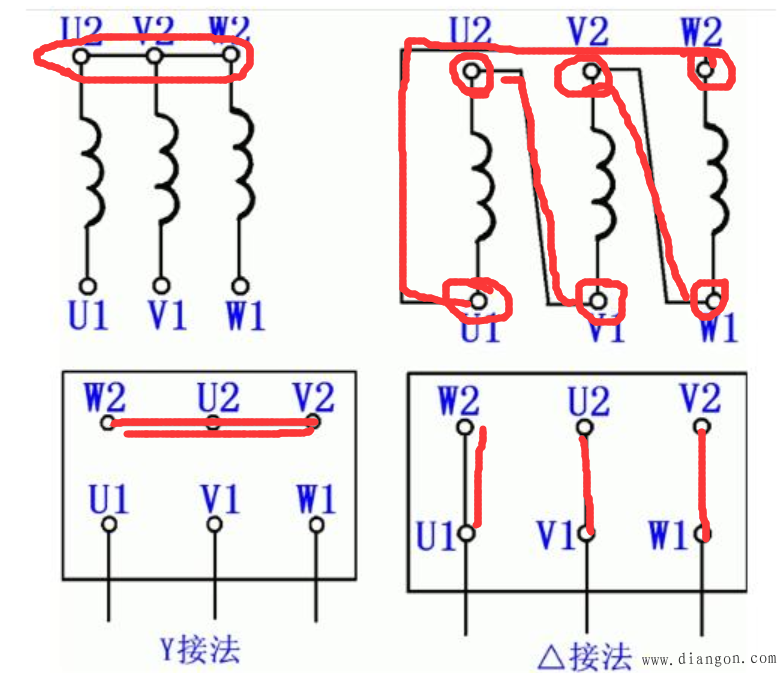

大家看下面的图：

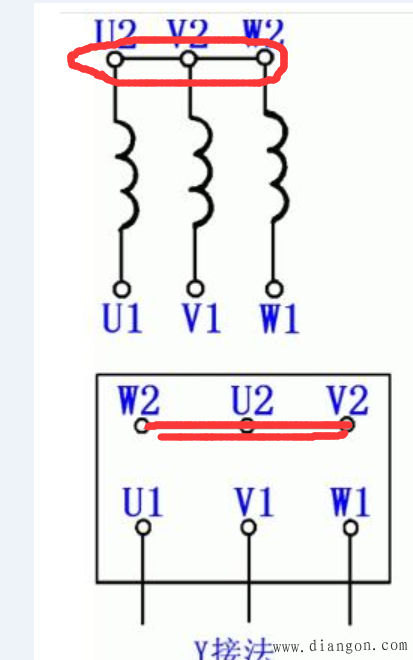

星接法就是把电动机的三个绕组的头或尾连到一起或说是短接，大家看图的上部就是把三个绕组的U2 V2 W2连到了一起。下部的图就是我们在电机上连接线的方法了。有的朋友会问了，你把三相绕组的头或尾连到了一起，再有绕组的电阻都很小，那样会不会短路了呀，能送上电吗？有好多朋友问过这样的问题。我告诉大家，不会的，电机三相绕组各一端联结为中性点(星形接法)，三相绕组的另一端接三相电源，尽管大功率电机每相绕组的线阻很小，但线圈的感抗就是负载，三相绕组阻抗平衡，各绕组通过电流在中性联结点的矢量和为零，所以，中性联结点与各相线的电压均为220V(相电压)。这就是星接法。
我们再看下图，

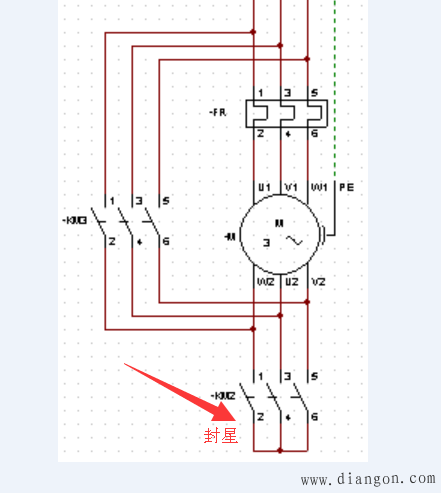

箭头所指的就是我们用来封星的接触器KM2。别再问我为什么要封星了，呵呵

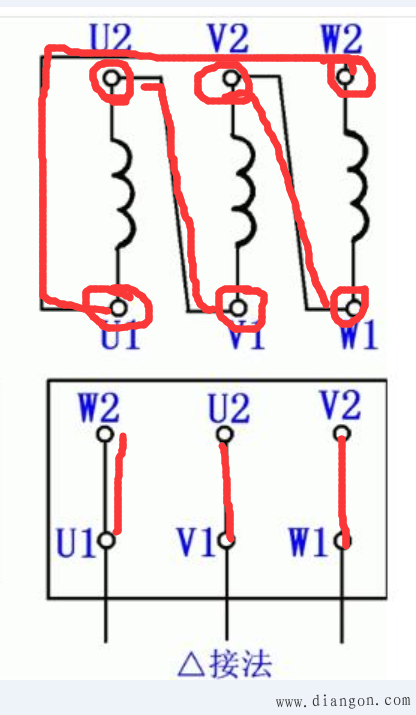

下面我们再来看角接法，角接法就是三相绕组的首尾相连，然后接到三相电源上。如下图：

大家看，三个绕组，分别是U1 U2一组，V1 v2一组，W1 W2一组。这是三个绕组。角形接法是把三个绕组首尾相连，所以就出现了我用红线画的图了。U1 W2相连 V1 U2相连 W1 V2相连。这样就构成了三角形接法。有好多朋友问我，在看主回路的电路图的时候，电机上端是UVW，到下端就变成WUV了，这是不是倒相了呀。大家看了我上面的分析就应该明白了吧。
