电气控制柜一次回路布线规范
|

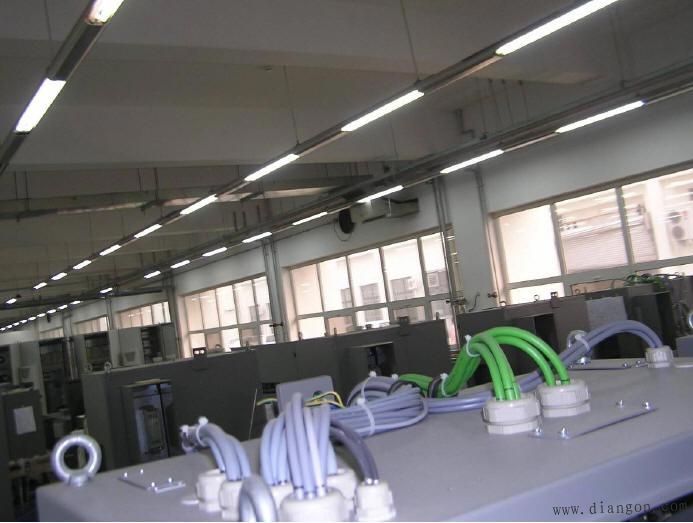

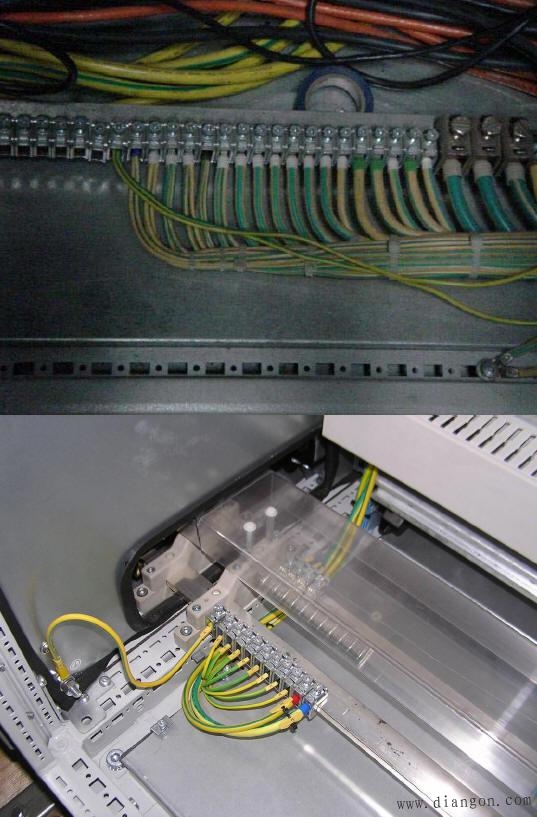

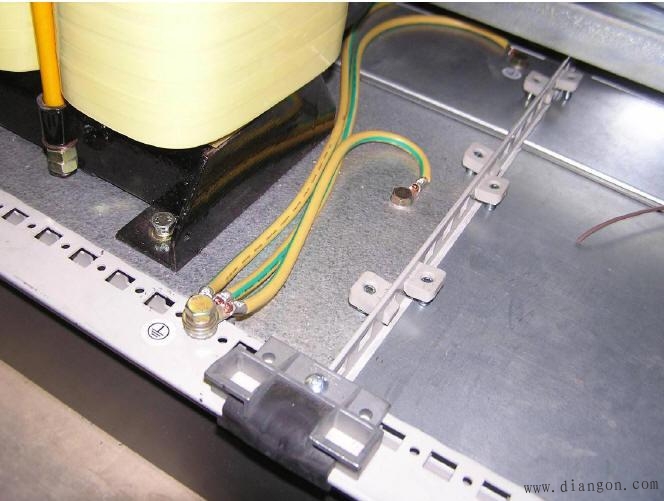

1.一次配线应尽量选用矩形铜母线，当用矩形母线难以加工时或电流小于等于100A 可选用绝缘导线。 接地铜母排的截面面积＝电柜进线母排单相截面面积×1/2 接地母排与接地端子：

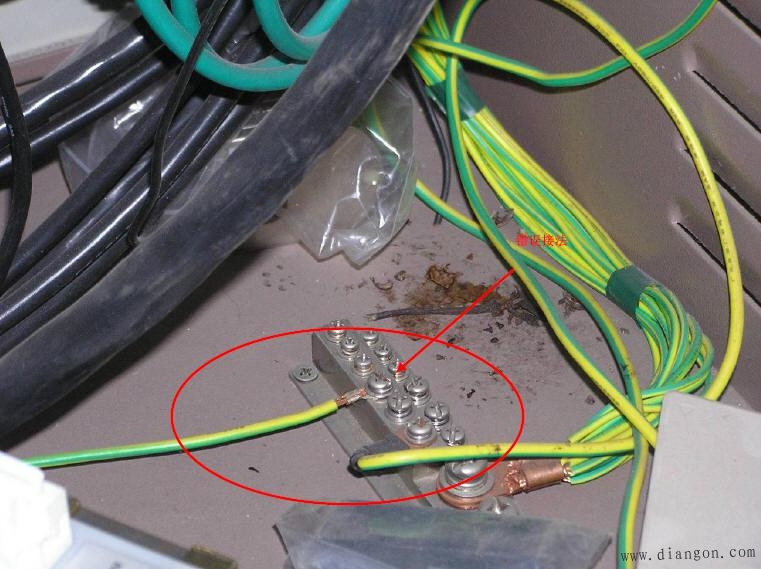

以下为错误接法
2.汇流母线应按设计要求选取，主进线柜和联络柜母线按汇流选取，分支母线的选择应以自动空气开关的脱扣器额定工作电流为准，如自动空气开关不带脱扣器，则以其开关的额定电流值为准。对自动空气开关以下有数个分支回路的，如分支回路也装有自动空气开关，仍按上述原则选择分支母线截面。如没有自动空气开关，比如只有刀开关、熔断器、低压电流互感器等则以低压电流互感器的一侧额定电流值选取分支母线截面。如果这些都没有，还可按接触器额定电流选取，如接触器也没有，最后才是按熔断器熔芯额定电流值选取。
主回路的走线：

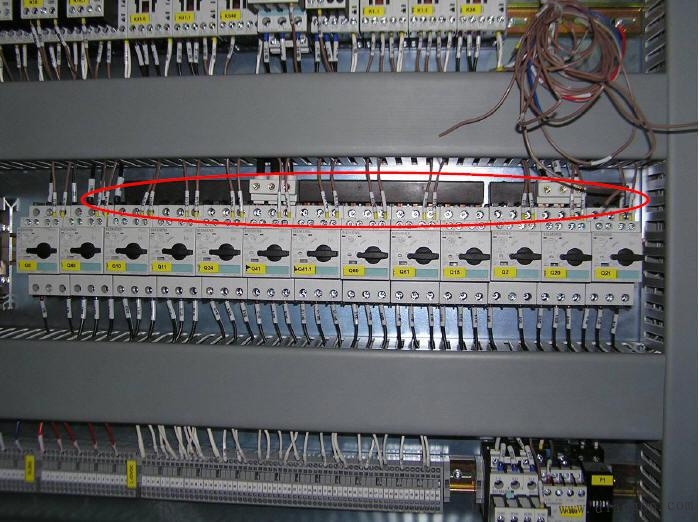

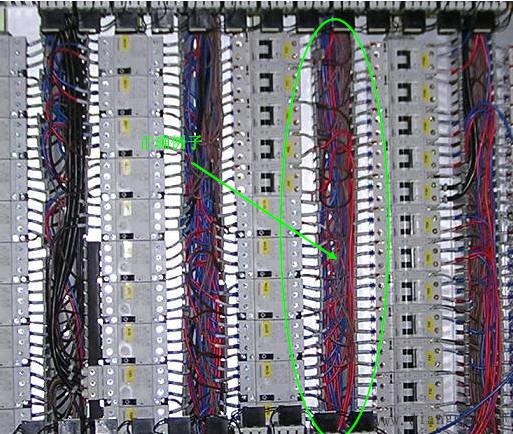

分支回路汇流排的正确接法（红圈处）：

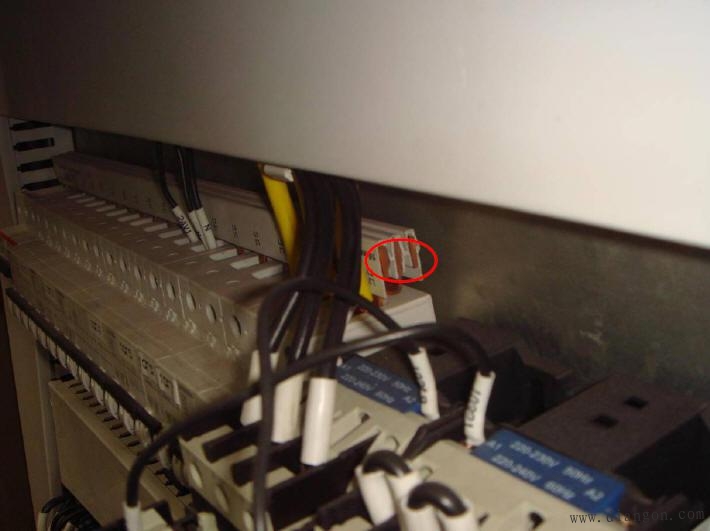

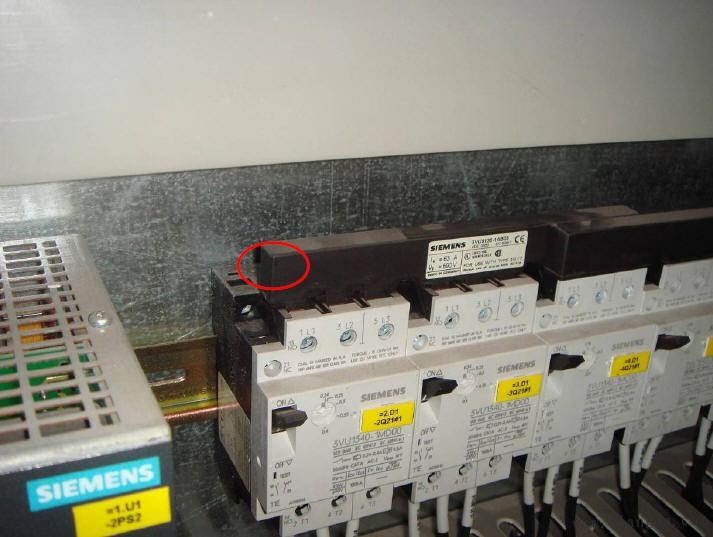

分支回路的汇流排的错误接法（红圈处）。
3.铜母线载流量选择需查询有关文档，聚氯乙烯绝缘导线在线槽中，或导线成束状走行时，或防护等级较高时应适当考虑裕量。
以下为错误接法：

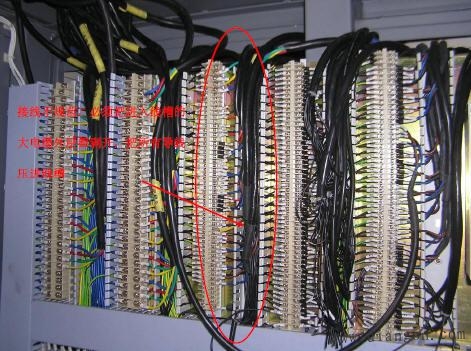

4.母线应避开飞弧区域。 5.当交流主电路穿越形成闭合磁路的金属框架时，三相母线应在同一框孔中穿过。接线不规范，必须把进入线槽的大电缆外层都剥开，把所有导线压进线槽 6.电缆与柜体金属有摩擦时，需加橡胶垫圈以保护电缆。
以下为错误接法。

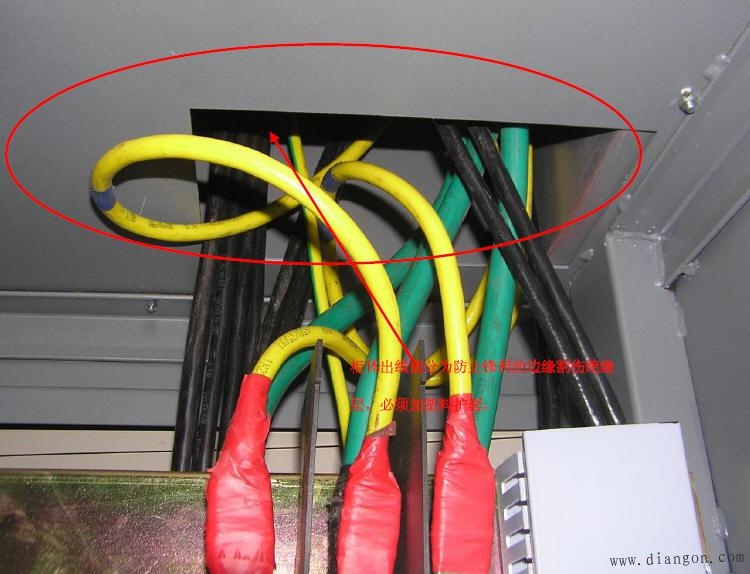

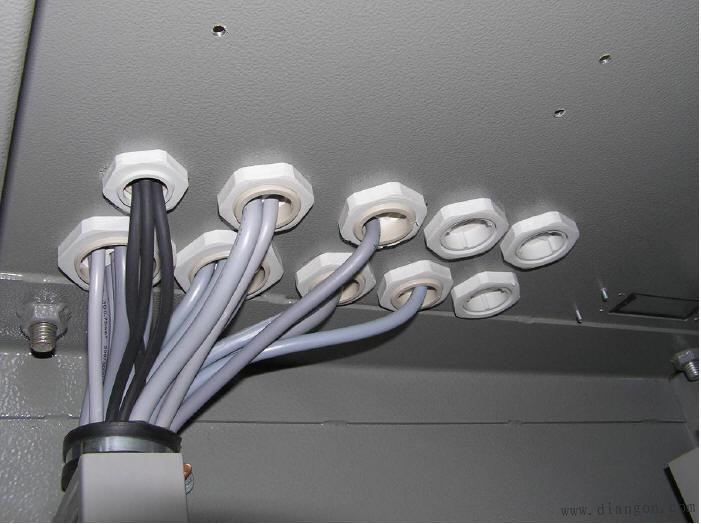

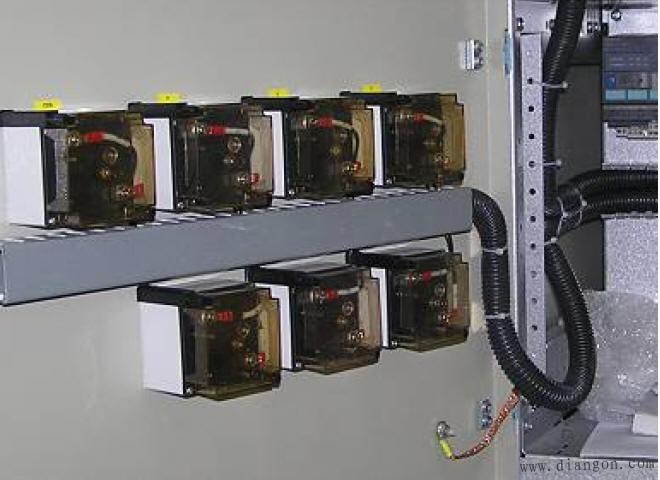

7.电缆连接在面板和门板上时，需要加塑料管和安装线槽。柜体出线部分为防止锋利的边缘割伤绝缘层，必须加塑料护套。 以下为错误接法
正确接法

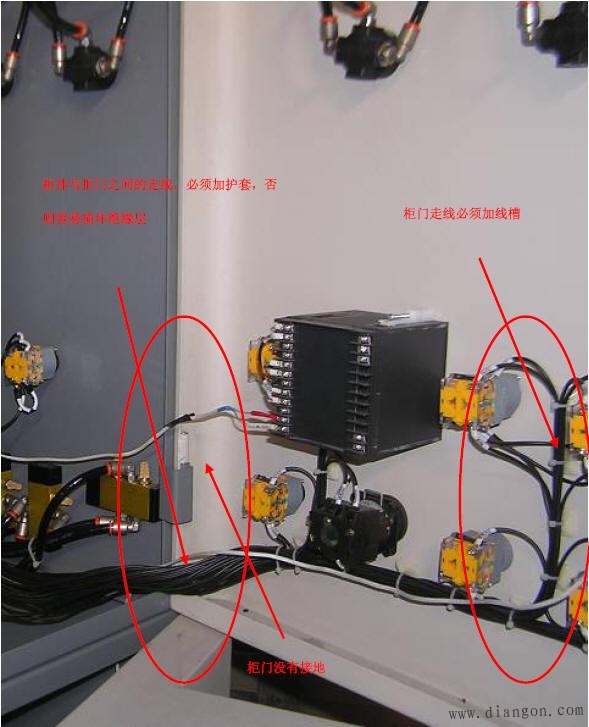

柜体与柜门之间的走线，必须加护套，否则容易损坏绝缘层 柜门没有接地 柜门走线必须加线槽 8. 柜体内任意两个金属零部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈, 并注意将垫圈齿面接触零件表面，以保证保护电路的连续性。

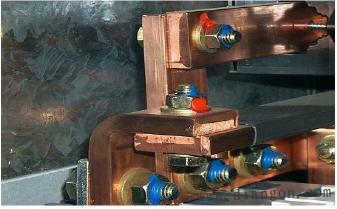

11.螺栓紧固标识 A 生产中紧固的螺栓 应标识兰色 B 检测后的紧固的螺栓 应标识红色
12.注意装配铜排时应戴手套。 附注： 1、抽屉单元（尤其是100mm 模高）中联接到二次接插件的二次线长度上 应留有裕量。 2、铜排冲孔应注意去毛刺，尤其是方孔时。 3、绝缘支撑厚度应不大于10mm，要注意检查。 4、装元器件之前要看看说明书，否则装完后不易查出。 5、抽屉机械连锁，尤其时IP42 时，要考虑密封条的厚度，或磨成尖角。 6、抽屉单元按钮弹簧的强度要提高。 7、大截面积铜排联接后要用塞尺复检，注意平垫的使用。 8、不同电压等级的端子要分开。 9、标牌的粘贴。要用3M 胶，可用“乐泰”401胶点一下。 10、门内线槽不能用双面胶粘贴，可以“乐泰”401胶，注意别留缝隙。 11、用于外部接线端子的线槽应加大。 12、线槽不要与主回路输出端太近。 13、零序互感器要用自身所带铜排联接。 14、成柜要做出厂检验。 15、导线经过隔板时要加护套。 16、导线中间不要有接头。 17、电缆支架要合理。 18、考虑安装维护的安全。 |
