同步时序逻辑电路的分析方法

分析时序电路，即找出给定时序电路的逻辑功能

一、分析步骤：

1 、写出驱动方程（即触发器输入信号的逻辑函数式）

2 、写出状态方程（将驱动方程代入相应触发器的特性方程）

3 、写出电路的输出方程（有些电路可能没有输出）

4 、列出状态表（或状态图）

5 、确定电路的逻辑功能

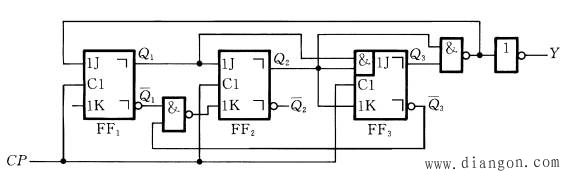

二、例 P227 写出驱动方程、状态方程和输出方程。

（ 1 ）驱动方程 J 2 ＝ Q 1 J 3 ＝ Q 1 Q K 1 1
K 3 ＝ Q 2
（ 2 ）根据 JK 触发器特性方程 写出状态方程
； ；
（ 3 ）输出方程 Y ＝ Q 2 Q 3
