晶闸管的过电流保护

　　造成晶闸管过电流的主要原因有：负载端过载或短路，某个晶闸管被击穿短路，触发电路工作不正常或受干扰使晶闸管误触发而引起过电流等等。晶闸管允许过电流的时间短，例如一个100A的晶闸管，过电流为400A时，仅允许持续0.02s时间，否则将因过热而烧毁。过电流保护的作用就在于一旦发生过电流时，能快速地在允许时间内将过电流切断，以防止器件损坏。
　　安装快速熔断器是晶闸管过流保护的主要措施。快速熔断器采用银质熔丝，其熔断时间比普通熔丝短得多，在同样的过电流倍数下，它可以在晶闸管损坏之前先行熔断，起到保护作用。

　　　　　　　　　　　　　　　　　　表 1 选择快速熔丝的参考数据　　　　　　　　

　　　　　　　　　　　　 　必须指出，快速熔断器的额定电流 是以有效值标称的，而晶闸管的额定电流是以平均值 标称的，因此采用快速熔断器时，一般可按 ＝来选择。表1列出了几种晶闸管的额定正向平均电流与快速熔断丝额定电流的对应关系。 快速熔断器在电路中接入的方式有三种。如图1所示。

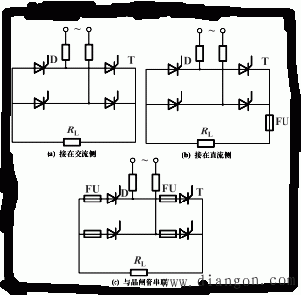

图7.3.1 快速熔断器在可控整流电路中的位置

　　（1）接在交流侧，如图1（a）所示。这种接法对输出端短路和元件短路起保护作用。但是熔断器熔断之后，不能立即判断出是何处故障。
　　（2）接在直流侧，如图1（b）所示。这种接法只对输出端过载或短路起保护作用，对晶闸管本身短路不起保护作用。
　　（3）与晶闸管串联，如图1（c）所示。当某一晶闸管短路时，与其串联的熔断器熔断，其他部分不受影响。
