三相电机“紧急”停车制动的电路
时间：2026-06-03作者：佚名
|

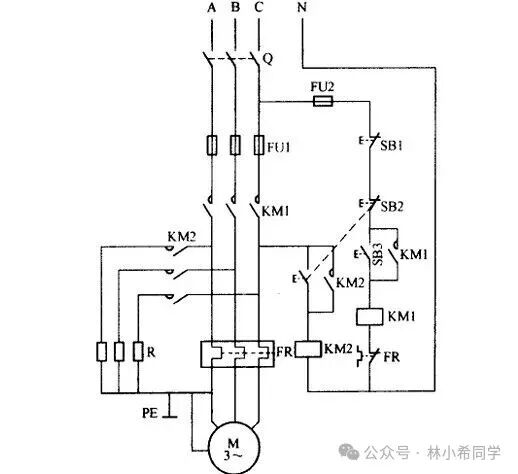

这是工业现场很实用的三相电机紧急停车 + 能耗制动电路。电机正常运行时由接触器 KM1 控制；按下停止按钮后，电机不仅断电，还会通过接触器 KM2 接入制动电阻，实现快速平稳停车，避免设备惯性滑行，保障安全。
KM1：主运行接触器，控制电机接三相电源正常运转 KM2：制动接触器，控制制动电阻接入电机绕组 R：制动电阻组，用来消耗电机惯性能量，实现快速制动 FR：热继电器，电机过载保护，电流过大时自动切断控制回路 PE：保护接地，防止设备外壳漏电伤人 SB1：常闭停止按钮（紧急停车用） |
