SIS、ESD、DCS、PLC之间的关系

SIS是安全仪表系统，ESD是紧急停车系统，ESD属于SIS的一部分。SIS包括现场仪表、逻辑解决器、执行机构三部分，这三个部分都要是安全设计的，常规的ESD系统只是SIS的逻辑解决器这部分，当然也要是安全设计的。dcs特点依然是PID控制，借助其强大的通讯功能，是整合工厂所有自动化设备的系统，SIS 比DCS 在可靠性、可用性上要求更严格，IEC61508、IEC61511等标准中，要求SIS与DCS硬件独立设置。
DCS系统是过程控制系统，是动态的，需要人工频繁的干预，这有可能引起人为误动作；而SIS（ESD）是静态的，不需要人为干预，这样设置可以避免人为误动作。
plc 通常作为成套设备的控制方案，比如说真空、废水、集装、压缩机等等自成一个体系的系统。他们的特点往往是不要求很多的模拟量控制，对数字量控制极为有效、方便、可靠、经济。通常做为DCS的子站点，便于监视。

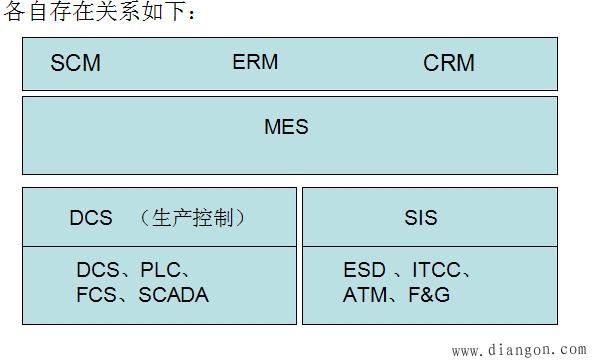

很显然从下图中我们看到SIS包括ESD、ITCC等，DCS下面有PLC、FCS等。大家想必都了解了吧。
