电气控制柜二次回路布线规范

1、基本要求：

� 按图施工、连线正确。

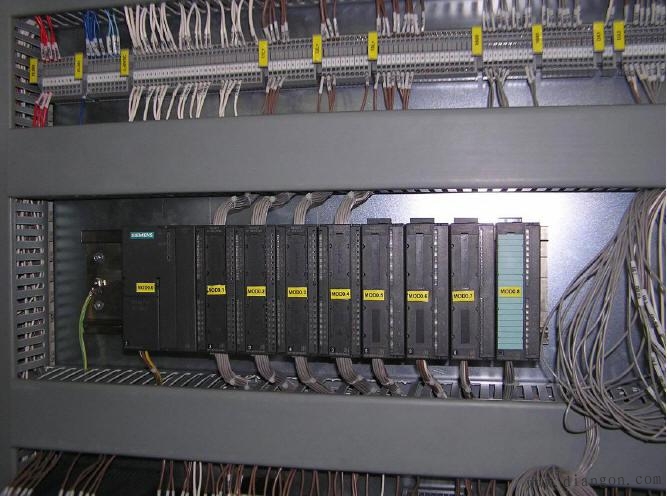

2、二次线的连接（包括螺栓连接、插接、焊接等）均应牢固可靠，线束应横平 竖直，配置坚牢，层次分明，整齐美观。同一合同的相同元件走线方式应一致。

3、二次线截面积要求：

� 单股导线 不小于1.5mm2

多股导线 不小于1.0mm2

弱电回路 不小于0.5mm2

电流回路 不小于2.5mm2

保护接地线 不小于2.5mm2

4、所有连接导线中间不应有接头。

5、每个电器元件的接点最多允许接2 根线。

6、每个端子的接线点一般不宜接二根导线，特殊情况时如果必须接两根导线，则连接必须可靠。

7、二次线应远离飞弧元件，并不得防碍电器的操作。

8、电流表与分流器的连线之间不得经过端子，其线长不得超过3 米.

9、电流表与电流互感器之间的连线必须经过试验端子。

10、二次线不得从母线相间穿过。

11、带电阻的ProfibusBus 插头的连接（适用于一根电缆的连接）

� 仅一根电缆连接时，则导线与第一个接口连接

推动开关置“ON”位置

编织的屏蔽带准确的放置

在金属导向装置上

12、带电阻的ProfibusBus 插头的连接（适用于二根电缆的连接）

� 连接的两根导线是在插头之内的串联

推动开关置“OFF”位置

编织的屏蔽带准确的放置

在金属导向装置上

13、不带电阻的ProfibusBus 插头的连接

� 编织的屏蔽带准确的平放在金属导向装置上。

� 导向装置中的两根红绿线放置在刀口式端子上。

绿导线：连接点A

红导线：连接点B

14、回拉式弹簧端子的联接

� 导线的剥线长度： 10 mm

导线插入端子口中，直到感觉到导线已插到底部。

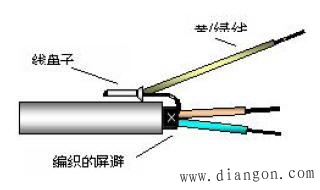

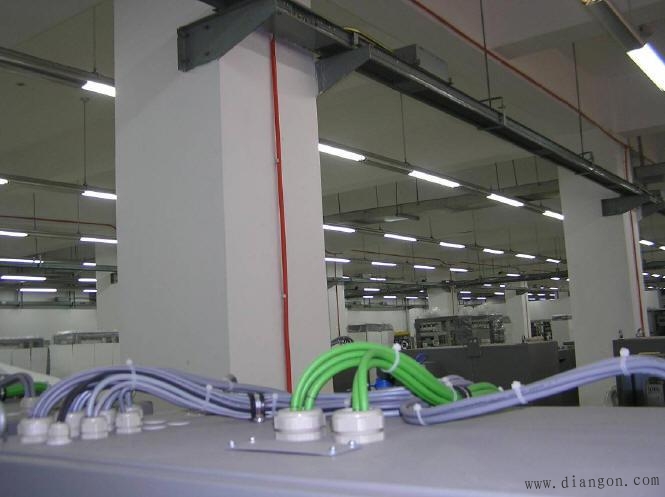

15、抽屉中 Profibus 屏蔽电缆的连接

� 拧紧屏蔽线至约15 mm 长为上；

用线鼻子把导线与屏蔽压在一起；

压过的线回折在绝缘导线外层上；

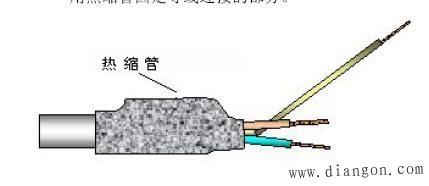

用热缩管固定导线连接的部分。
