继电保护测试仪

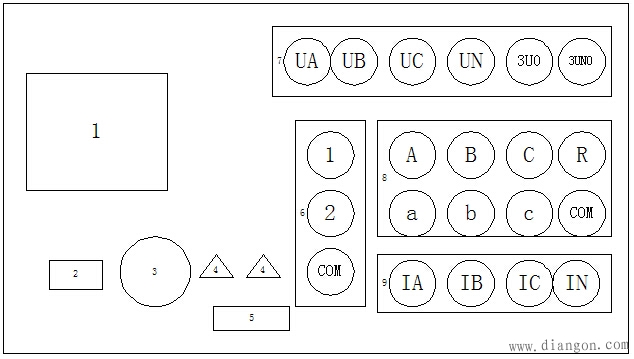

图中：
1 LCD液晶显示屏，320×240点阵；
2 电源开关及电源指示灯；
3 旋转鼠标控制器，实验时控制设定的所有数据输入；
4 步长加、减键；
5 联接PC机的接口；
6 开关量空接点输出，空接点容量：DC：220V/0.2A；AC：220V/0.5A；
7 电压输出端子；交流：相电压0-100V，线电压0-200V；直流：UA、UB、UC对UN为140V；UA、UB、UC之间为280V；
8 开关量输出端子；
9 电流输出端子；交流：相电流0-30A；直流：10A。
根据实验需要，调整参数，进行实验。
注：由于现阶段继电保护测试仪尚未定型，具体的操作方法见所在单位继电保护测试仪的产品说明书。
