红外遥控通信原理
|

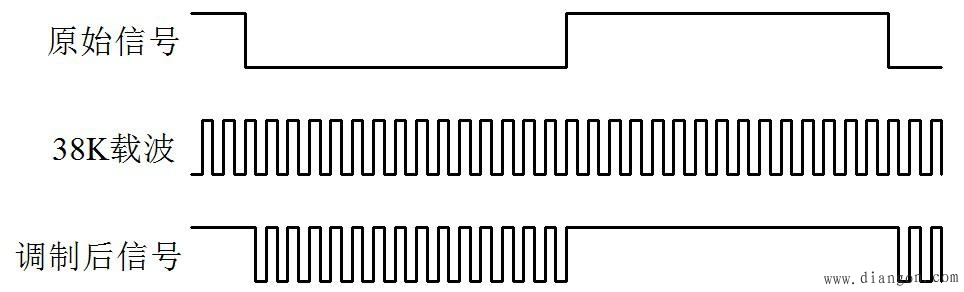

在实际的通信领域，发出来的信号一般有较宽的频谱，而且都是在比较低的频率段分布大量的能量，所以称之为基带信号，这种信号是不适合直接在信道中传输的。为便于传输、提高抗干扰能力和有效的利用带宽，通常需要将信号调制到适合信道和噪声特性的频率范围内进行传输，这就叫做信号调制。在通信系统的接收端要对接收到的信号进行解调，恢复出原来的基带信号。这部分通信原理的内容，大家了解一下即可。 我们平时用到的红外遥控器里的红外通信，通常是使用38K左右的载波进行调制的，下面我把原理大概给大家介绍一下，了解一下，先看发送部分原理。 调制：就是用待传送信号去控制某个高频信号的幅度、相位、频率等参量变化的过程，即用一个信号去装载另一个信号。比如我们的红外遥控信号要发送的时候，先经过38K调制，如图1所示。  图1 红外信号调制 原始信号就是我们要发送的一个数据“0”位或者一位数据“1”位，而所谓38K载波就是频率为38K的方波信号，调制后信号就是最终我们发射出去的波形。我们使用原始信号来控制38K载波，当信号是数据“0”的时候，38K载波毫无保留的全部发送出去，当信号是数据“1”的时候，不发送任何载波信号。 那在原理上，我们如何从电路的角度去实现这个功能呢？如图2所示。

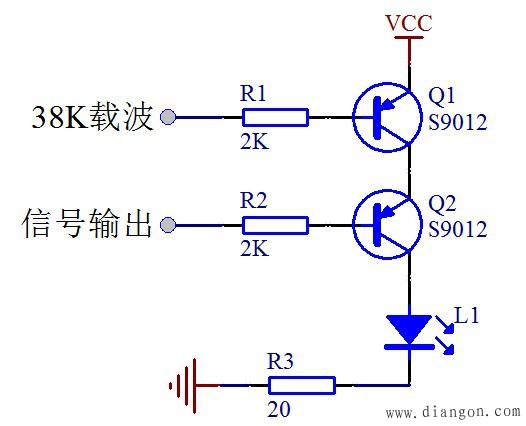

图2 红外发射原理图 38K载波，我们可以用455K晶振，经过12分频得到37.91K，也可以由时基电路NE555来产生，或者使用单片机的PWM来产生。当信号输出引脚输出高电平时，Q2截止，不管38K载波信号如何控制Q1，右侧的竖向支路都不会导通，红外管L1不会发送任何信息。当信号输出是低电平的时候，那么38K载波就会通过Q1释放出来，在L1上产生38K的载波信号。这里要说明的是，大多数家电遥控器的38K的占空比是1/3，也有1/2的，但是相对少一些。 正常的通信来讲，接收端要首先对信号通过监测、放大、滤波、解调等等一系列电路处理，然后输出基带信号。但是红外通信的一体化接收头HS0038B，已经把这些电路全部集成到一起了，我们只需要把这个电路接上去，就可以直接输出我们所要的基带信号了，如图3所示。

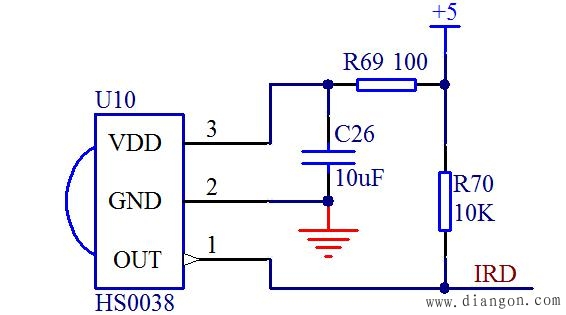

图3 红外接收原理图 由于红外接收头内部放大器的增益很大，很容易引起干扰，因此在接收头供电引脚上必须加上滤波电容，官方手册给的值是4.7uF，我们这里直接用的10uF，手册里还要求在供电引脚和电源之间串联100欧的电阻，进一步降低干扰。 图3所示的电路，用来接收图16-5电路发送出来的波形，当HS0038监测到有38K的红外信号时，就会在OUT引脚输出低电平，当没有38K的时候，OUT引脚就会输出高电平。那我们把OUT引脚接到单片机的IO口上，通过编程，就可以获取红外通信发过来的数据了。 大家想想，OUT引脚输出的数据是不是又恢复成为基带信号数据了呢？那我们单片机在接收这个基带信号数据的时候，如何判断接收到的是什么数据，应该遵循什么协议呢？像我们前边学到的UART、I2C、SPI等通信协议都是基带通信的通信协议，而红外的38K仅仅是对基带信号进行调制解调，让信号更适合在信号中传输。 由于我们的红外调制信号是半双工的，而且同时空间只能允许一个信号源，所以我们红外的基带信号不适合在I2C或者SPI通信协议中进行的，我们前边提到过UART虽然是2条线，但是通信的时候，实际上一条线即可，所以红外可以在UART中进行通信。当然，这个通信也不是没有限制的，比如在HS0038B的数据手册中标明，要想让HS0038B识别到38K的红外信号，那么这个38K的载波必须要大于10个周期，这就限定了我们红外通信的基带信号的比特率必须不能高于3800，那如果把串口输出的信号直接用38K调制的话，波特率也就不能高于3800。 |
