TTL或非门、集电极开路门和三态门电路
时间：2023-03-13作者：佚名
|
1.TTL或非门

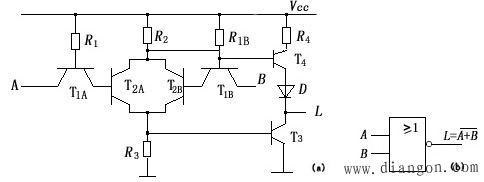

图1(a)表示TTL或非门的逻辑电路，图(b)是它的逻辑符号。或非逻辑功能是对TTL与非门的结构改进而来，即用两个BJT管T2A和T2B代替T2。若两输入端中有一个为高电平，则T2A和T2B均将截止，iB3=0，输出为高电平。若A、B两输入端中有一个为高电平，则T2A或T2B将饱和，导致iB3＞0，iB3便使T3饱和，输出为低电平。这就实现了或非功能。即L=A B=A·B。这个式子表明，图1(a)就正逻辑而言是或非门。  图1 TTL或非门 (a)电路图 (b)逻辑符号 2. 集电极开路门（OC门）

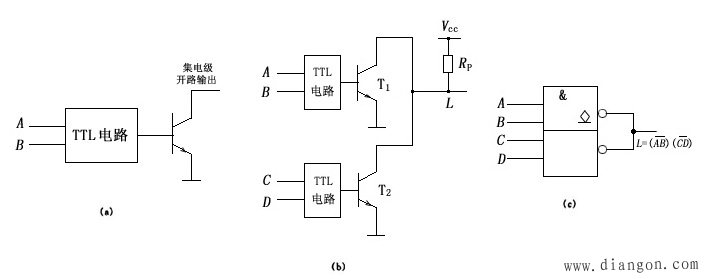

所谓集电极开路是指TTL与非门电路的推拉式输出级中，删去电压跟随器，如图2(a)所示。为了实现线与的逻辑功能，可将多个门电路输出管T3的集电极至电源VCC之间，加一公共的上拉电阻RP，如图2(a)所示。为了简明起见，图中以两个集电极开路门并联为例。图(c)为其逻辑符号，其中图标“  ”表示集电极开路之意。 图2集电极开路(OC)门(a)OC门的输出级(b)由构成的线与逻辑原理图(c)逻辑符号 3.三态与非门（TSL门） 三态与非门的输出除了具有一般与非门的两种状态，即输出电阻较小的高、低电平状态外，还具有高输出电阻的第三状态，称为高阻态，又称为禁止态。 一个简单的TSL门的电路如图3(a)所示，图(b)是它的逻辑符号。其中CS为片选信号输入端，A、B为数据输入端。  图3三态与非门电路(a)电路图(b)逻辑符号 当CS=1时，TSL门电路中的T5处于倒置放大状态，T6饱和，T7截止，即其集电极相当于开路。此时输出与输入的逻辑关系与一般与非门相同。这种状态成为TSL的工作状态。但当CS=0时，T7导通，使T4的基极钳制于低电平。同时由于低电平的信号送到T1的输入端，迫使T2和T3截止。这样T3和T4均截止，门的输出端L出现开路，既不是低电平，又不是高电平，这就是第三工作状态。这样，当CS为高电平时，TSL门的输出信号送到总线，而当CS为低电平，门的输出与数据总线断开，此时数据总线的状态由其他门电路的输出所决定。 |
