一张图看懂！脚踏开关控制三相电机，电工新手也能秒懂接线

脚踏开关控制三相电机，是工厂流水线、机床设备里最常见的电路！很多新手电工看着复杂线路就头大，其实拆解后超简单，今天用一张实物接线图，把原理、步骤、注意事项讲透，看完就能上手！

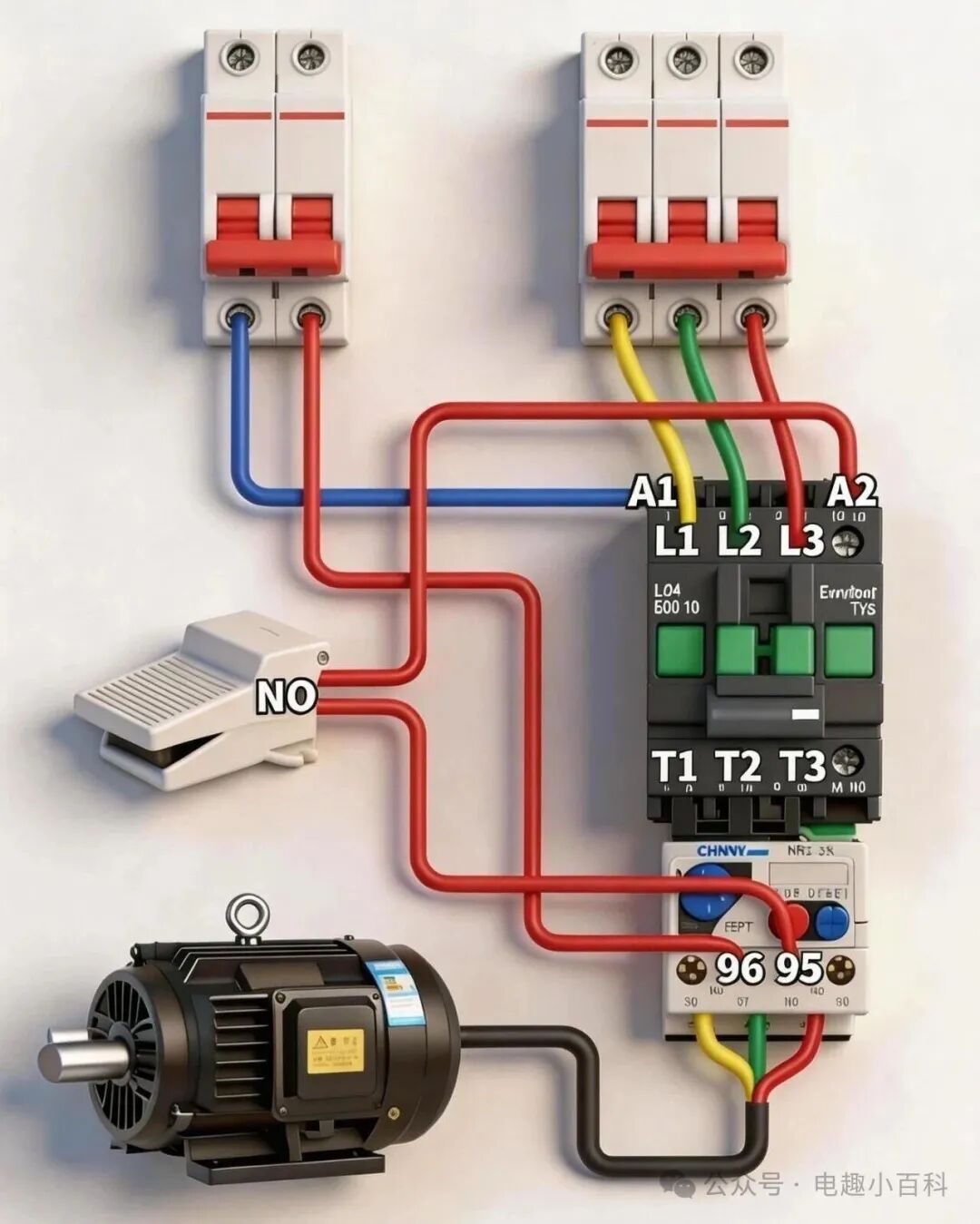

断路器：左侧 2P 控单相电源（给线圈供电），右侧 3P 控三相主电源，相当于电路 “总开关 + 保护器”，短路、过载直接跳闸

脚踏开关（NO 常开）：踩下闭合、松开断开，控制接触器线圈通断电，相当于 “手动启停按钮”

交流接触器：线圈 A1/A2 通电吸合，主触点 L1-L2-L3 闭合，给电机供电；断电断开，电机停转

热继电器：95/96 常闭触点串联电路，电机过载发热时自动断开，防止烧电机

三相电机：核心负载，通过接触器、热继电器获取三相电源运转
