变压器绕组的折算

　　由于一次侧、二次侧绕组的匝数，一次侧、二次侧绕组的感应电动势，这就给分析变压器的工作特性和绘制相量图增加了困难。为了克服这个困难，常用一假想的绕组来代替其中一个绕组，使之成为变比k=１的变压器，这样就可以把一次侧、二次侧绕组联成一个等效电路，从而大大简化变压器的分析计算。这种方法称为绕组折算。折算后的量在原来的符号上加一个上标号“′”以示区别。

　　折算的原则：折算前后一次侧、二次测电磁关系不变；

　　　　　　　　功率损耗不变；各种损耗不变；

　　　　　　　　漏磁场储能不变。

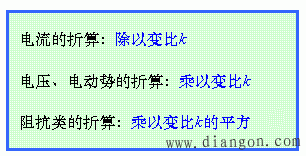

　　折算的本质：在由二次侧向一次侧折算时， 由于二次侧通过磁动势平衡对一次侧产生影响，因此，只要保持二次侧的磁动势不变，则变压器内部电磁关系的本质就不会改变。即折算前后二次侧对整个回路的电磁关系的影响关系不能发生变化！二次侧各量折算方法如下：

　　（1）电流的归算：

　　根据归算前后磁势不变得原则, 归算后的量斜上方打“ˊ”。

　　　　　　　　（1）

　　　　　 （2）

　　　　　 　（3）

　　　　　　　　　　（4）
