变压器的短路试验

　　1．因短路试验电流大，电压低，一般在高压侧作，从等效电路可见．外加电压仅用来克服变压器本身的漏阻抗压降，所以当U_k很低时，电流即到达额定，该电压为(5-10%)U_n。

　　，且电压很低，所以很小，Z_m大.绝大部分电流流经，可忽略激磁支路不计。

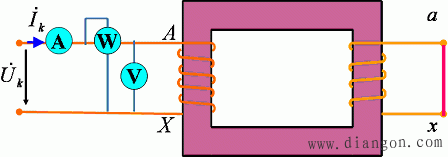

图1 变压器的短路试验

　　此时由电源输入的功率Pk完全消耗在一、二次绕组铜耗上，即：

　　　　　　　　　　　　　　　　　　　　　（1）

　　注意：1．，读取P_k，U_k计算短路参数。

　　2．由于绕组的电阻随温度而高.而短路试验一般在室温下进行，所以计算的电阻必须换算到额定工作时的数据，按国际规定换算到75℃的数据。

　　　　　　　　　　　　　　　 （2）

　　　　　　　　　　　　　　　（3）

　　上式中：θ：室温 T₀：对铜线234．5，对铝线228

　　短路试验时使电流达到额定值时所加电压称为阻抗电压或短路电压。

　　阻抗电压用额定电压百分比表示时有：

　　　（4）

　　阻抗电压百分比是铭牌数据之一， 是变压器的主要参数，阻抗电压的大小反映变压器在额定负载下运行时，漏阻抗压降的大小。
