三相鼠笼式异步电动机降压起动线路

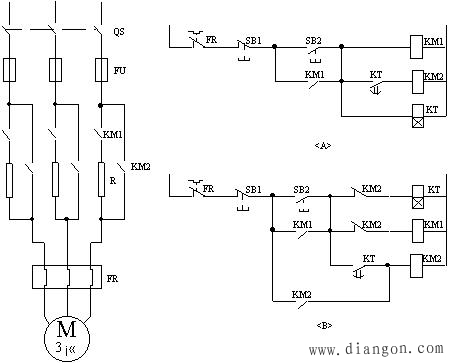

图1 定子串电阻降压起动控制线路

　　图1是定子串电阻降压起动控制线路。电动机起动时在三相定子电路中串接电阻，使电动机定子绕组电压降低，起动后再将电阻短路，电动机仍然在正常电压下运行。这种起动方式由于不受电动机接线形式的限制，设备简单，因而在中小型机床中也有应用。机床中也常用这种串接电阻的方法限制点动调整时的起动电流。

　　图1（A）控制线路的工作过程如下：

　　按SB2 KM1得电（电动机串电阻启动）

　　KT 得电 （延时） KM2得电（短接电阻，电动机正常运行）

　　按SB1，KM2断电，其主触点断开，电动机停车。

　　只要KM2得电就能使电动机正常运行。但线路图(A)在电动机起动后KM1与KT一直得电动作，这是不必要的。线路图(B)就解决了这个问题，接触器KM2得电后，其动断触点将KM1及KT断电，KM2自锁。这样，在电动机起动后，只要KM2得电，电动机便能正常运行。

　　串电阻起动的优点是控制线路结构简单，成本低，动作可靠，提高了功率因数，有利于保证电网质量。但是，由于定子串电阻降压起动，起动电流随定子电压成正比下降，而起动转矩则按电压下降比例的平方倍下降。同时，每次起动都要消耗大量的电能。因此，三相鼠笼式异步电动机采用电阻降压的起动方法，仅适用于要求起动平稳的中小容量电动机以及起动不频繁的场合。大容量电动机多采用串电抗降压起动。

2、串自耦变压器降压起动控制线路

（1）线路设计思想

　　在自耦变压器降压起动的控制线路中，限制电动机起动电流是依靠自耦变压器的降压作用来实现的。自耦变压器的初级和电源相接，自耦变压器的次级与电动机相联。自耦变压器的次级一般有3个抽头，可得到3种数值不等的电压。使用时，可根据起动电流和起动转矩的要求灵活选择。电动机起动时，定子绕组得到的电压是自耦变压器的二次电压，一旦起动完毕，自耦变压器便被切除，电动机直接接至电源，即得到自耦变压器的一次电压，电动机进入全电压运行。通常称这种自耦变压器为起动补偿器。这一线路的设计思想和串电阻起动线路基本相同，都是按时间原则来完成电动机起动过程的。

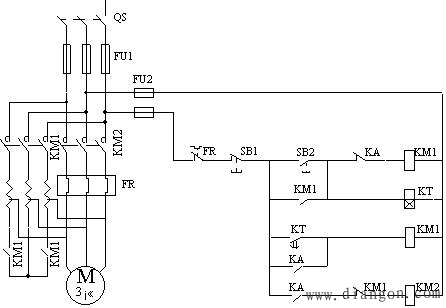

图2定子串自耦变压器降压起动控制线路

　　线路工作原理：
　　闭合开关QS。
　　起动按下按钮SB2，KM1和时间继电器KT同时得电，KM1常开主触点闭合，电动机经星形连接的自耦变压器接至电源降压起动。
　　时间继电器KT经一定时间到达延时值，其常开延时触点闭合，中间继电器KA得电并自锁，KA的常闭触点断开，使接触器KM1线圈失电，KM1主触点断开，将自耦变压器从电网切除,KM1常开辅助触点断开，KT线圈失电，KM1常闭触点恢复闭合，在KM1失电后，使接触器KM2线圈得电，KM2的主触点闭合，将电动机直接接入电源，使之在全电压下正常运行。
　　停止 按下按钮SB1，KM2线圈失电，电动机停止转动。
　　在自耦变压器降压起动过程中，起动电流与起动转矩的比值按变比平方倍降低。在获得同样起动转矩的情况下，采用自耦变压器降压起动从电网获取的电流，比采用电阻降压起动要小得多，对电网电流冲击小，功率损耗小。所以自耦变压器被称之为起动补偿器。换句话说，若从电网取得同样大小的起动电流，采用自耦变压器降压起动会产生较大的起动转矩。这种起动方法常用于容量较大、正常运行为星形接法的电动机。其缺点是自耦变压器价格较贵，相对电阻结构复杂，体积庞大，且是按照非连续工作制设计制造的，故不允许频繁操作。
3、Y—△降压起动控制线路
　　（1）线路设计思想 Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。这一线路的设计思想仍是按时间原则控制起动过程。所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。

（2）典型线路介绍
　　定子绕组接成Y—△降压起动的自动控制线路如图3所示。

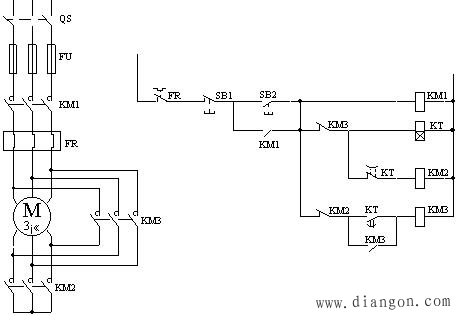

图3 Y—△降压起动控制线路
