反时限过流保护动作原理及过流和速断的整定原则和保护范围
|

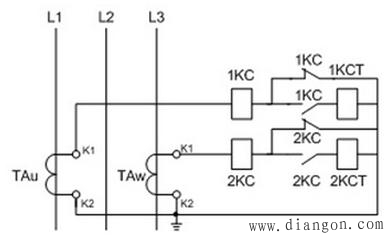

反时限过流保护接线原理图 反时限过流保护动作原理： 在正常情况下，lKC，2KC过流继电器中流过经变换的负荷电流，由于该负荷电流小于继电器的整定值，感应转盘在负荷电流作用下匀速转动，继电器不动作，其常开、常闭接点不转换，过电流脱扣器（KCT）中无电流，断路器不跳闸。这时继电保护起监视作用。 当变压器低压出线回路短路故障时，故障电流大于lKC、2KC继电器整定值，感应过流元件也起动，经过规定的时间动作，接点转换，其常开接点先闲合，接通了过电流脱扣器线圈，常闭接点后打开，去分流作用消失，使短路电流全部通过断路器的过电流脱扣器，断路器可靠掉闸。 当变压器低压母线短路故障时，1KC，2KC：继电器感应过流元件起动(电磁元件不动作)，经过反时限延时，接点转换，断路器跳闸。 当变压器高压侧发生短路故障时，短路电流大于电磁元件和感应元件整定值，两元件均起动，由于电磁元件动作，接点转换使断路器跳闸。 反时限过流保护：反时限过电流保护的动作时间是一个变数，随短路电流大小而变，短路电流大，动作时间快，短路电流小，动作时间慢，表现为反时限特性。就是说继电保护的动作时间与短路电流大小有关，成反比例关系。 继电保护的种类有：1)电流速断保护；2)过电流保护；3)瓦斯保护；4)单相接地保护；5)温度保护；6)过负荷保护。 哪些保护发出跳闸命令？发出跳闸命令的有：电流速断保护；过电流保护；单相接地保护；重瓦斯保护。 哪些保护发出信号报警？发出信号的有；轻瓦斯保护；过负荷保护；温度保护。 过流保护的整定原则？过电流保护的整定原则是：整定电流应躲过线路的最大负荷电流。 什么是线路的最大负荷电流？线路最大负荷电流即线路全部的负荷电流价最大设备的起动电流。 过流保护的保护范围？过电流保护作为被保护线路和设备的主保护（速断保护）的后备保护，能保护被保护设备的全部或线路的全长，还可作为相邻下一级穿越性短路故障的后备保护。作为配电变压器过流保护主要是保护变压器的低压侧。 速断保护的整定原则？电流速断保护的整定原则是： 对被保护线路来说，整定的保护动作电流应（躲过）大于被保护线路末端的最大短路（三相金属性短路）电流。 对被保护变压器来说，整定的保护动作电流应（躲过）大于变压器低压侧出口的最大短路（三相金属性短路）电流。 速断保护的保护范围？电流速断保护作为变压器的主保护，以无时限动作，切除故障点，减少事故持续时间，防止事故扩大。为了实现保护的选择性，速断保护只能保护被保护设备的一部分，对变压器来说电流速断不能保护变压器全部，只能保护变压器一次侧高压设备（即保护开关安装地点到高压一次绕组）。对线路来说，只能保护全长的70% - 80% ，对线路末端30% - 20% 不能保护，成为“死区”。电流速断保护对被保护元件有保护“死区”。“死区”用过流保护作为后备保护来解决。 |
