SELV和PELV的安全电源及回路配置

SELV和PELV对安全电源的要求完全相同，在回路配置上有共同要求，也有特殊要求。
1. SELV 和 PELV 的安全电源
安全特低电压必须由安全电源供电。可以作为安全电源的主要有：

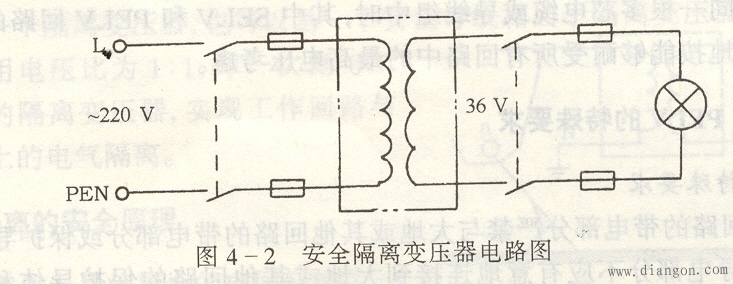

(1) 安全隔离变压器或与其等效的具有多个隔离绕组的电动发电机组，其绕组的绝缘至少相当于双重绝缘或加强绝缘。安全隔离变压器的电路图如图所示。

安全隔离变压器的一次与二次绕组之间必须有良好的绝缘。安全隔离变压器各部分的绝缘电阻不得低于下列数值：
a.带电部分与壳体之间的工作绝缘2MΩ；
b.带电部分与壳体之间的加强绝缘7MΩ ；
c.输入回路与输出回路之间5MΩ；
d.输入回路与输入回路之间2MΩ；
e.输出回路与输出回路之间2MΩ ；
f.Ⅱ类变压器的带电部分与金属物件之间2MΩ；
g.Ⅱ类变压器的带电部分与壳体之间5MΩ ；
h.绝缘壳体内、外金属物之间2MΩ。
安全隔离变压器的额定容量：单相变压器不得超过10kVA；三相变压器不得超过16kVA；电铃用变压器不得超过100VA；玩具用变压器不得超过200VAo安全隔离变压器的输入和输出导线应有各自的通道。导线进、出变压器处应有护套。固定式变压器的输入电路中不得采用接插件。
(2) 电化电源或与高于安全特低电压回路无关的电源，如蓄电池及独立供电的柴油发电机等。
(3) 电子装置电源，但要求其在故障时仍能够确保输出端子的电压(用内阻不小于3kΩ的电压表测量)不超过特低电压值。
2.SELV和PELV的回路配置
SELV和PELV的回路配置都应满足以下要求 :
(1)SELV和PELV回路的带电部分相互之间、回路与其他回路之间应实行电气隔离，其隔离水平不应低于安全隔离变压器输入与输出回路之间的电气隔离。
(2)SELV和PELV回路的导线应与其他任何回路的导线分开敷设，以保持适当的物理上的隔离。
