GAL的基本结构和优缺点

1986年由Lattice 公司推出的通用可编程阵列逻辑

采用了E2PROM技术，最早实现电可察出和改写的ＰＬＤ器件

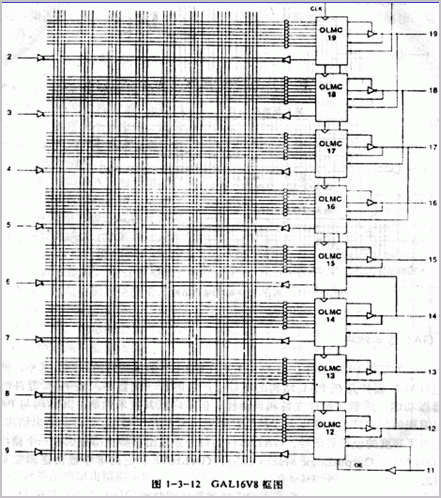

基本结构：输出结构是可编程的，由两片GAL16V8（20所）和
　　　　　GAL20V8（24所）能仿真所有的PAL

特点：每个输出脚上都集成有一个输出逻辑宏单元OLMC（output
　　　Logic Macro Cell）

优点：其设计具有很强的灵活性、研制和开发新的电路系统极其
　　　方便，可实现较高速度的逻辑电路

缺点：结构简单、仅能实现小规模的电路，通常只有几百门、最
　　　高2000门；电路用乘积项描述，乘积项太多器件互连复杂

GAL器件的输出逻辑宏单元(OLMC)

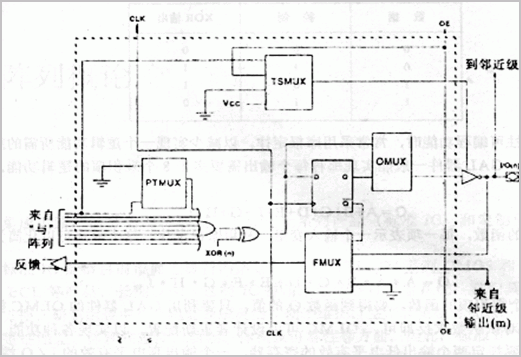

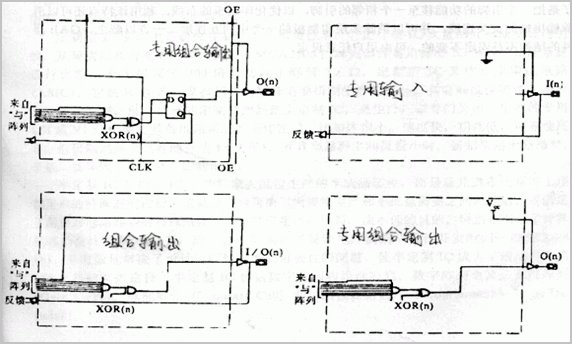

OLMC的结构形式
