三相电压

图1所示是三相交流发电机的原理图，它的主要组成部分是电枢和磁极。

图1每相电枢绕组	图1 三相交流发电机的原理图

电枢是固定的，亦称定子。定子铁心的内圆周表面冲有槽，用以放置三相电枢绕组。每组绕组是同样的，如图2所示。它们的始端标以，末端标以。每个绕组的两边放置在相应的定子铁心的槽内，绕组的始端之间或末端之间都彼此相隔。

磁极是转动的，亦称转子。转子铁心上绕有励磁绕组，用直流励磁。选择合适的极面形状和励磁绕组的布置情况，可使空气隙中的磁感应强度按正弦规律分布。

当转子由原动机带动，并以匀速按顺时针方向转动时，则每相绕组依次切割磁通，产生正弦电动势；因而在三相绕组上得出频率相同、幅值相等、相位互差的三相对称正弦电压，它们分别为，并以为参考正弦量，则

　　　(1)

也可用相量表示

　　　(2)

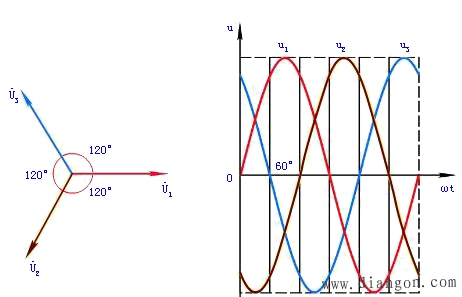

如果用相量图和正弦波形来表示，则如图3所示。

图3 表示三相电压的相量图和正弦波形

三相交流电出现正幅值(或相应零值)的顺序称为相序。在此，相序是。

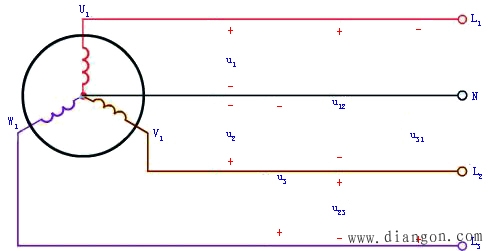

发电机三相绕组的接法通常如图4所示，即将三个末端连在一起，这一连接点称为中性点或零点，用N表示。这种连接法称为星形联结。从中性点引出的导线称为中性线或零线。从始端引出的三根导线称为相线或端线，俗称火线。

图4 发电机的星形联结

在图4中，每相始端与末端间的电压，亦即相线与中性线间的电压，称为相电压，其有效值用或一般地用表示。而任意两始端间的电压，亦即两相线间的电压，称为线电压，其有效值用或一般地用表示。相电压和线电压的参考方向如图4中所示

当发电机的绕组连成星形时，相电压和线电压显然是不相等的。根据图2.26上的参考方向，它们的关系是。

　　　(3)

或用相量表示

　　　(4)

图5所示是它们的相量图。作相量图时，先作出相电压，而后根据式(4)分别作出线电压。可见线电压也是频率相同、幅值相等、相位互差的三相对称电压，在相位上比相应的相电压超前。

图5发电机绕组星形联结时，相电压和线电压的相量图

至于线电压和相电压在大小上的关系，也很容易从相量图上得出

　　　(5)

发电机(或变压器)的绕组连成星形时，可引出四根导线(三相四线制)，这样就有可能给予负载两种电压。通常在低压配电系统中相电压为，线电压为。

当发电机(或变压器)的绕组连成星形时，不一定都引出中性线。
